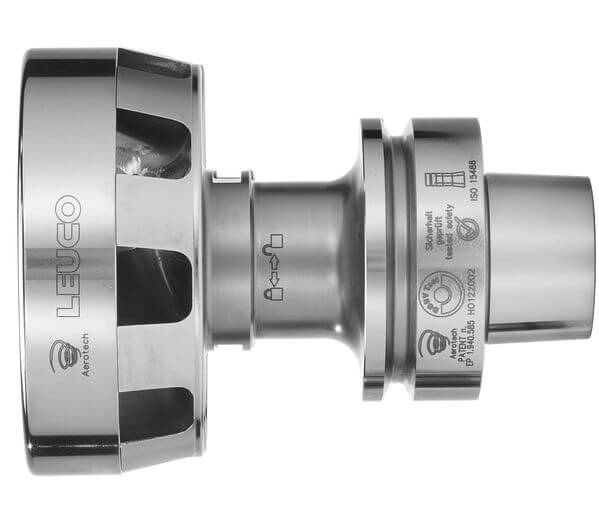

184757 - AEROTECH-System mit HSK 63F mit Hydro-Dehnspannung
Produkt

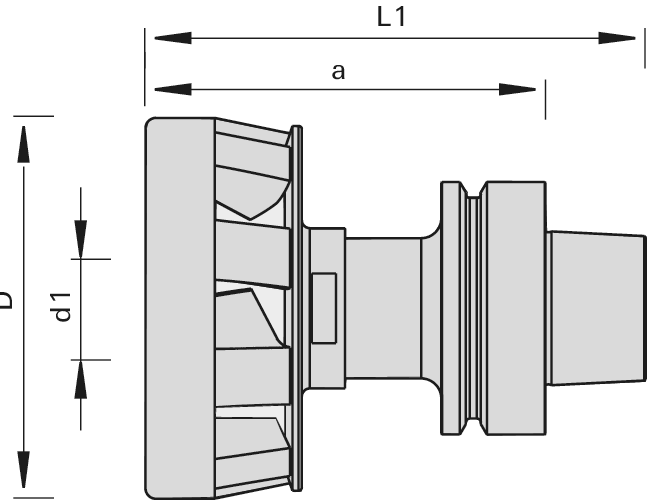

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren
- zum Einspannen von Schaftwerkzeugen und gleichzeitiger Späneführung beim Arbeiten
- zum Nuten, Fälzen, bei Taschenfräsungen und Trennschnitten sowie zur Optimierung des Fertigungsprozesses z. B. bei Nestinganwendungen
Ausführung
- monolithisches Werkzeug-Spannsystem
- 7-Flügel Ausführung für Bearbeitung von Holz und Holzwerkstoffen mit geringer Dichte
- 9-Flügel Ausführung für Bearbeitung von Spanplatte, MDF, OSB, Hartholz, etc.
- Werkzeugmontage mittels Hydro-Dehnspanntechnik
- Wuchtgüte G<2,5
Vorteile
- Stoppen des Spänestrahles
- Kühlung des Werkzeuges
- Reduzierung der Staubmenge
- geringerer Aufwand an Reinigung und Wartung
- dank Hydro-Dehnspannung Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
- hohe Drehmomentübertragung
Hinweise
- ausreichende Vakuumleistung notwendig
- Druckeinleitung mittels Sechskant-Schraubendreher (im Lieferumfang enthalten)
- Spannen kleinerer Schaftdurchmesser mittels Verwendung von LEUCO Universal-Reduzierhülsen möglich
- Informationen in der Betriebsanleitung beachten
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 6-25 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | HSK 63F [mm] | |
| Ø D = Durchmesser | 105 [mm] | |
| L1 = Gesamtlänge | 131 [mm] | |
| a = Abstand zur Maschine | 106 [mm] | |
| L = Lieferstatus | ||
| Bemerkung | 9-Flügel | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
|
Schraubendreher mit Quergriff für Innensechskant | SW4x100 | 166091 | ||
|
ab Lager lieferbar |
|||||
