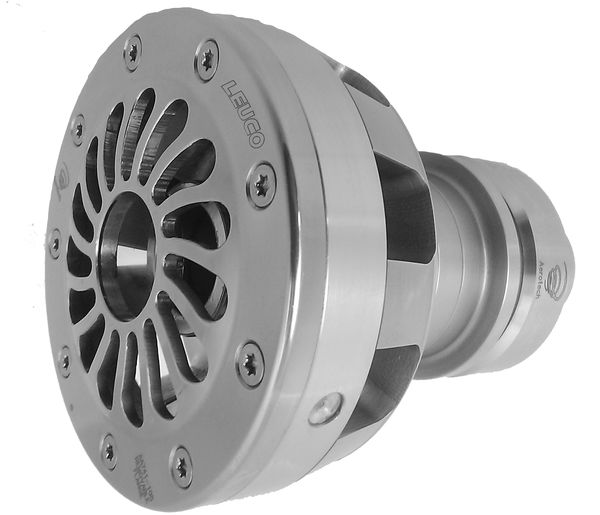

AEROTECH-System FacePlate mit HSK 63F mit Hydro-Dehnspannung

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren
  • auch für neue HOMAG Maschinen freigegebene AEROTECH Versionen
  • prinzipiell auf allen Maschinenfabrikaten auch einsetzbar
  • zum Einspannen von Schaftwerkzeugen und gleichzeitiger Späneführung beim Arbeiten
  • zum Nuten, Fälzen, bei Taschenfräsungen und Trennschnitten sowie zur Optimierung des Fertigungsprozesses z. B. bei Nestinganwendungen

Ausführung

  • AEROTECH-System FacePlate: insbesondere für Nestinganwendungen
  • patentiertes monolithisches Werkzeug-Spannsystem
  • 9-Flügel Ausführung für Bearbeitung von Spanplatte, MDF, OSB, Hartholz, etc.
  • Werkzeugmontage mittels Hydro-Dehnspanntechnik
  • Wuchtgüte G<2,5

Vorteile

  • Stoppen des Spänestrahles
  • Kühlung des Werkzeuges
  • Reduzierung der Staubmenge
  • geringerer Aufwand an Reinigung und Wartung
  • eventuell angesaugte lose Reststücke können sich nicht in den Flügelöffnungen verklemmen
  • Reduzierung des Risikos des Zusetzens der Turbine und somit möglicher Enstehung von Unwucht

Hinweise

  • ausreichende Vakuumleistung notwendig
  • Druckeinleitung mittels Sechskant-Schraubendreher (im Lieferumfang enthalten)
  • Spannen kleinerer Schaftdurchmesser mittels Verwendung von LEUCO Universal-Reduzierhülsen möglich
  • Informationen in der Betriebsanleitung beachten

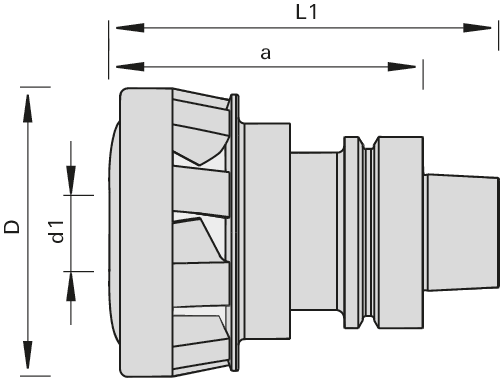

Tabellen- und Bildlegende...

Ø d1
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
a
[mm]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

6-16 HSK 63F 95 127 102 9-Flügel 185551
|
6-25 HSK 63F 105 135 110 9-Flügel 185550
|
