Werkzeug-Aufnahmen HSK 63F für Späneleitblech
Produkt

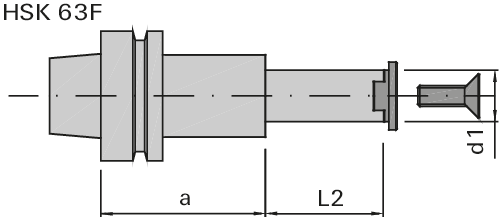

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Modula-Garnituren oder Einzelfräsern
Ausführung
- maschinenseitige Aufnahme HSK 63F mit Querbohrung für Späneleitblech
- für Links- und Rechtslauf
- Verdrehsicherung mittels Keilbahn
- inkl. Spanndeckel
Vorteile
Hinweise
- passend zu Späneleitblech Ident-No. 9213749
- Ident.-No. 9213769 ohne Greiffernut mit Loch und Arretierung
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
a
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||
| 25 | 110 | HSK 63F | 160 | 50 | 9213769 | ||
| 25 | 107,5 | HSK 63F | 157.5 | 50 | 9213770 | ||
