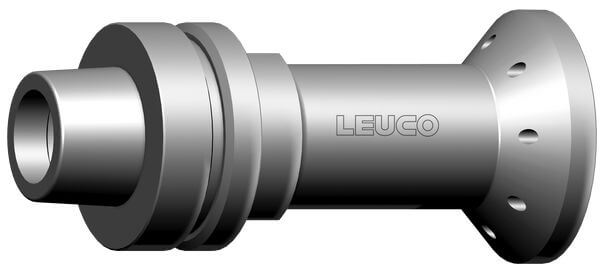

Sägen-Aufnahmen HSK 63F
Produkt

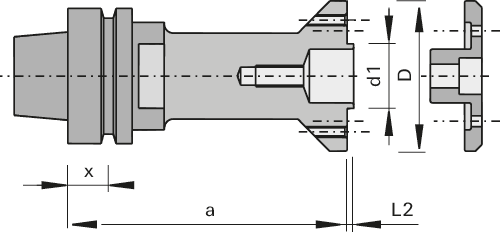

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zur präzisen Aufnahme von Kreissägeblättern und Nutern
Ausführung
- Schnittstelle DIN 69893 HSK 63 F für präzise Aufnahme in die Maschinenspindel
Vorteile
Hinweise
- für Rechts- und Linkslauf
- Befestigung der Säge direkt mittels Senkkopfkopf-Schraube oder mit Deckel 183310 mittels Zylinder-Schraube
- im Lieferumfang enthalten:
- Aufnahme mit Senkkopfschrauben
- Deckel mit Zylinderkopfschrauben bei Bedarf separat dazu bestellen
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
a
[mm] |
x
[mm] |
NL | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 30 | 1,8 | HSK 63F | 70 | 55 | 18 | 8/M5/52 + 2/6/42 | 187639 | ||
| 30 | 1,8 | HSK 63F | 70 | 70 | 18 | 8/M5/52 + 2/6/42 | 186083 | ||
| 30 | 1,8 | HSK 63F | 70 | 130 | 18 | 8/M5/52 + 2/6/42 | 186432 | ||
