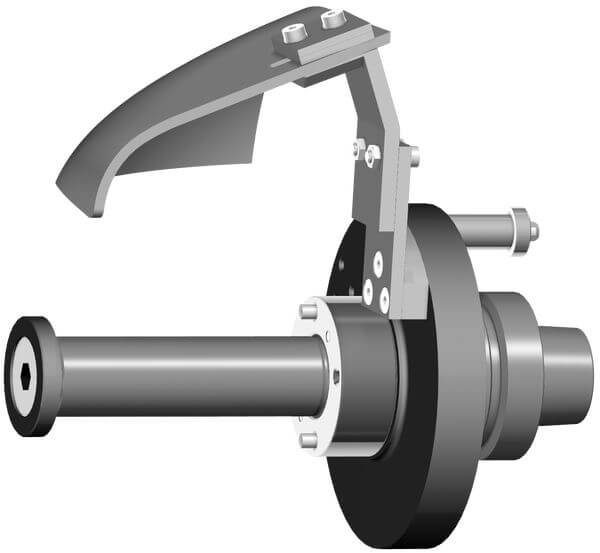

Fräs-Aggregate mit Späneleitblech

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit C-Achse Homag
  • zur präzisen Aufnahme von Bohrungswerkzeugen

Ausführung

  • mit integriertem nachführbaren Späneleitblech zur Lenkung des Spänestrahls
  • Ident-No. 182049 und 182050 mit Doppelkeilnut
  • Ident-No. 182075 und 182076 mit Deckel und Anzugsbolzen; 2 Mitnehmerstifte Ø 6 TK 48
  • n max = 11.000 min-1 (Lagerauslegung)
  • Schaft 30 mm, Schaftlänge 105 mm
  • Ident-No. 9213749 besteht nur aus dem Spanleitblech

Vorteile

  • optimierte Spanentsorgung

Hinweise

  • Gewicht des Bauteils ca. 2 kg (ausführungsabhängig)
  • max. Gewicht des aufzuspannenden Werkzeugs 3,8 kg

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
a
[mm]
DKN
[mm]
Gewicht
[kg]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 105 HSK 63F 80 8x4 1 Homag 182049
|
30 105 HSK 63F 80 8x4 1 Homag 182050
|
30 105 HSK 63F 80 1 Homag 182075
|
30 105 HSK 63F 80 1 Homag 182076
|
HSK 63F Homag 9213749
|
