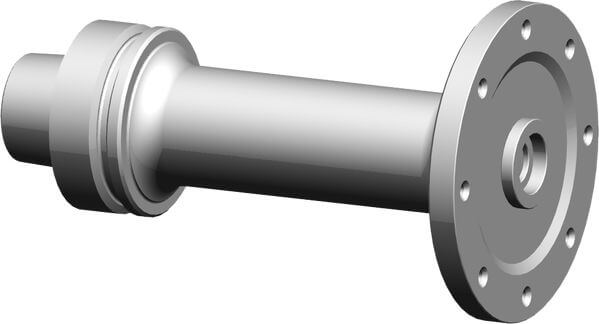

CNC Kombi-Sägen-Aufnahmen HSK 63F

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zur präzisen Aufnahme von Kreissägeblättern

Ausführung

  • Schnittstelle DIN 69893 HSK 63 F für präzise Aufnahme in die Maschinenspindel

Vorteile

  • austauschbare Zentrieradapter separat erhältlich, so dass auch Kreissägeblätter mit unterschiedlichen Bohrungsdurchmessern auf der gleichen Aufnahme verwendet werden können
  • Kreissägeblattmontage wahlweise mit oder ohne Deckel möglich
  • Aufnahmen mit unterschiedlichen langen a-Maß erhältlich

Hinweise

  • für Rechts- und Linkslauf
  • Befestigung der Säge plan direkt mittels Senkkopfschrauben oder mit Deckel mittels Zylinderkopfschrauben
  • im Lieferumfang enthalten: Deckel, Senkkopfschrauben, Zylinderkopfschrauben und Zentrieradapter für Kreissägeblattbohrung Ø 30 mm mit Sicherungsring
  • Empfehlung des max. Sägendurchmesser: ohne Deckel - Dmax = 360 mm, mit Deckel - Dmax = 430 mm
  • Zwischenringe zum Hinterlegen von dünnen Sägen

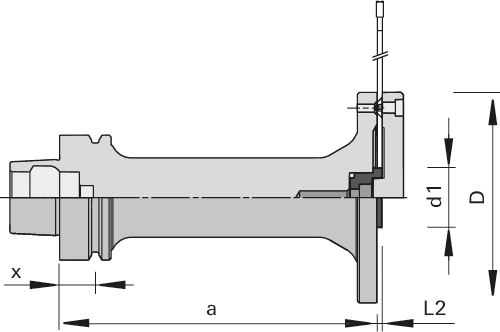

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
a
[mm]
x
[mm]
NL Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 2,5 HSK 63F 106 40 18 8/M5/90 184835
|
30 2,5 HSK 63F 106 50 18 8/M5/90 184836
|
30 2,5 HSK 63F 106 56 18 8/M5/90 187760
|
30 2,5 HSK 63F 106 100 18 8/M5/90 184837
|
30 2,5 HSK 63F 106 130 18 8/M5/90 184838
|
30 2,5 HSK 63F 106 160 18 8/M5/90 184839
|
