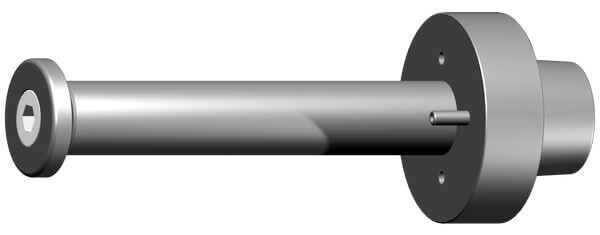

Aufnahmedorne Weinig HSK
Produkt
Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- Profilautomaten Weinig Powermat
- zur Aufnahme von Bohrungswerkzeugen
Ausführung
Vorteile
Hinweise
- für Rechts- und Linkslauf
- andere Abmessungen auf Anfrage

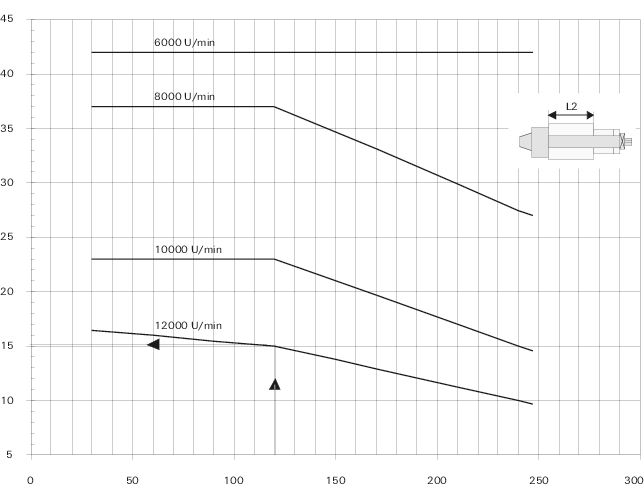

- zulässige Drehzahl siehe Diagramm
- ACHTUNG Sollanzugsmoment 80 Nm beachten!
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
a
[mm] |
NL |
Gewicht
[kg] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 30 | 40 | Weinig HSK | 85 | 26 | 2/6/48 + 2/M6/48 | 1.7 | 182056 | ||
| 30 | 60 | Weinig HSK | 85 | 26 | 2/6/48 + 2/M6/48 | 1.8 | 182057 | ||
| 30 | 80 | Weinig HSK | 85 | 26 | 2/6/48 + 2/M6/48 | 1.9 | 182058 | ||
| 30 | 130 | Weinig HSK | 85 | 26 | 2/6/48 + 2/M6/48 | 2.2 | 182059 | ||
| 30 | 170 | Weinig HSK | 85 | 26 | 2/6/48 + 2/M6/48 | 2.4 | 182060 | ||
| 30 | 240 | Weinig HSK | 85 | 26 | 2/6/48 + 2/M6/48 | 2.8 | 182061 | ||
| 40 | 40 | Weinig HSK | 85 | 26 | 2/6/54 + 2/M6/54 | 1.9 | 182062 | ||
| 40 | 60 | Weinig HSK | 85 | 26 | 2/6/54 + 2/M6/54 | 2.1 | 182063 | ||
| 40 | 80 | Weinig HSK | 85 | 26 | 2/6/54 + 2/M6/54 | 2.3 | 182064 | ||
| 40 | 130 | Weinig HSK | 85 | 26 | 2/6/54 + 2/M6/54 | 2.8 | 182065 | ||
| 40 | 170 | Weinig HSK | 85 | 26 | 2/6/54 + 2/M6/54 | 3.2 | 182066 | ||
| 40 | 240 | Weinig HSK | 85 | 26 | 2/6/54 + 2/M6/54 | 3.9 | 182067 | ||
