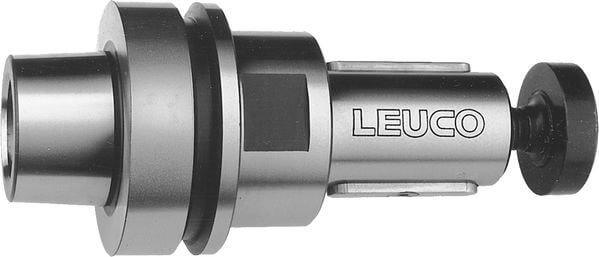

Aufnahmedorne mit HSK-Schaft

Produkt

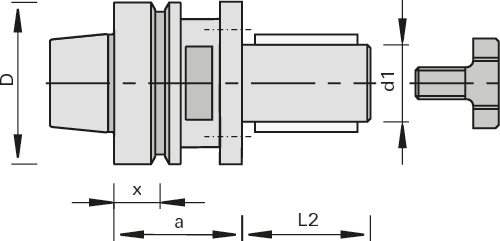

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zur präzisen Aufnahme von Bohrungswerkzeugen mit Doppelkeilnut

Ausführung

  • mit 6 NL M6 - 8 mm tief TK Ø 48 mm
  • Schnittstelle DIN 69893 HSK 63 F
  • Spannlänge L2 = 50 mm für mehrteilige Fräswerkzeuge und Messerköpfe
  • Verdrehsicherung durch Doppelkeil

Vorteile

  • hohe Vorschübe möglich durch hohe Drehmomentübertragung

Hinweise

  • für Rechts- und Linkslauf
  • Distanzringsatz Ident-No. 181193 besteht aus: 1 Stück 20 mm breit, 1 Stück 10 mm breit, 3 Stück 5 mm breit, 2 Stück 2 mm breit, 1 Stück 1 mm breit
  • Distanzringsatz Ident-No. 181194 zusätzlich 1 Stück 20 mm breit, 1 Stück 10 mm breit
  • Werkzeugbefestigung mittels Anzugsschraube
  • Lieferumfang: Spanndorn mit Anzugsschraube

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer a
[mm]
x
[mm]
Abmessung
[mm]
DKN
[mm]
Gewicht
[kg]
Maschine/Type Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 50 HSK 63F 63 DIN 69893 45 18 Ø30x50xHSK 63F 8x3 1.4 Homag, IMA ab 01/95 x=18 mm 183748
|
30 80 HSK 63F 63 DIN 69893 45 18 Ø30x80xHSK 63F 8x3 1.5 Homag, IMA ab 01/95, HOLZ-HER x=18 mm 183749
|
30 110 HSK 63F 63 DIN 69893 45 18 8x3 1.8 Homag, IMA ab 01/95, HOLZ-HER x=18 mm 183747
|
