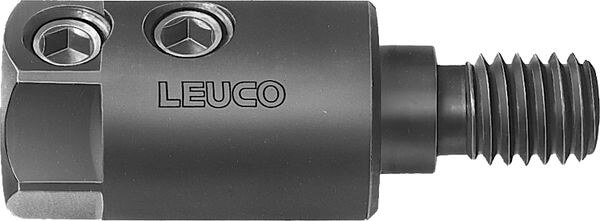

Spannfutter-Kombisystem
Produkt

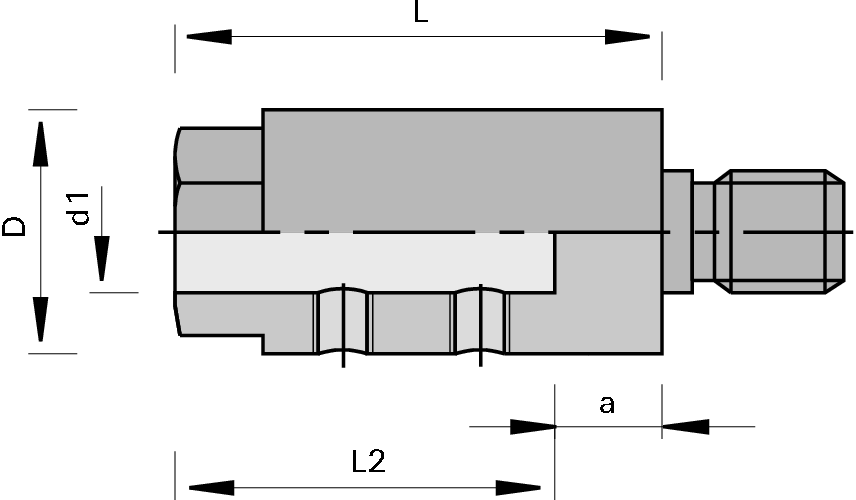

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Bohrern mit zylindrischem Schaft und Spannfläche
Ausführung
- mit Gewindestiften zum Spannen des Bohrers
Vorteile
Hinweise
- Spannfutter mit Merkmal "BSS" sind kompatibel mit Bohrer- Schnellwechsel-System
- Gewindeschaft-Ausführung und Maschinenzuordnung siehe Technische Informationen
|
Ø d1
[mm] |
L2
[mm] |
L
[mm] |
Ø D
[mm] |
a
[mm] |
Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 8 | 20 | 22 | 15 | 2 | D | 161282 | |||
| 8 | 20 | 22 | 15 | 2 | D | 161281 | |||
| 8 | 20 | 24.5 | 15 | 4.5 | A | 010683 | |||
| 8 | 20 | 24.5 | 15 | 4.5 | A | 010677 | |||
| 8 | 20 | 24.5 | 15 | 4.5 | B | 161285 | |||
| 8 | 20 | 24.5 | 15 | 4.5 | B | 161284 | |||
| 8 | 20 | 24.5 | 15 | 4.5 | C | 058412 | |||
| 8 | 20 | 24.5 | 15 | 4.5 | C | 058411 | |||
| 8 | 20 | 37 | 15 | 17 | C | 059300 | |||
| 8 | 20 | 37 | 15 | 17 | C | 059299 | |||
| 10 | 20 | 24.5 | 19 | 4.5 | A | 003575 | |||
| 10 | 20 | 24.5 | 19 | 4.5 | A | 003574 | |||
| 10 | 20 | 24.5 | 19 | 4.5 | B | 008003 | |||
| 10 | 20 | 24.5 | 19 | 4.5 | B | 008002 | |||
| 10 | 20 | 24.5 | 19 | 4.5 | C | 058414 | |||
| 10 | 20 | 24.5 | 19 | 4.5 | C | 058413 | |||
| 10 | 20 | 25 | 19 | 5 | D | 003571 | |||
| 10 | 20 | 25 | 19 | 5 | D | 003570 | |||
| 10 | 20 | 25 | 19 | 5 | zyl. Schaft Ø 10x30 | 183055 | |||
| 10 | 20 | 47 | 19 | 27 | G | 161287 | |||
| 10 | 20 | 47 | 19 | 27 | G | 161286 | |||
| 10 | 20 | 29.3 | 19 | 9.3 | F | 003573 | |||
| 10 | 20 | 29.3 | 19 | 9.3 | F | 003572 | |||
| 10 | 20 | 28.5 | 19 | 8.5 | E | 161987 | |||
| 10 | 20 | 28.5 | 19 | 8.5 | E | 161283 | |||
| 10 | 20 | 37 | 19 | 17 | C | 161681 | |||
| 10 | 20 | 37 | 19 | 17 | C | 161680 | |||
| 10 | 20 | 47 | 19 | 27 | D | BSS | 170372 | ||
| 10 | 20 | 47 | 19 | 27 | D | BSS | 170371 | ||
