Klack-Schnellwechsel-Futter für Lochteilung 32 mm

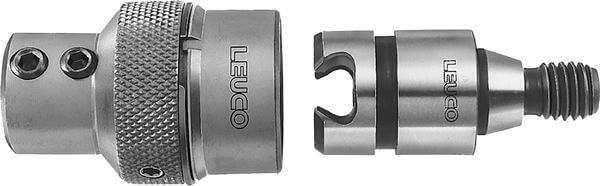

Produkt
Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- Dübelautomaten
- zur Aufnahme von Bohrern mit zylindrischem Schaft und Spannfläche
Ausführung
- mit Innensechskant-Gewindestiften zum Spannen des Bohrers
Vorteile
- geringe Maschinenstillstandszeiten durch schnellen Bohrerwechsel
Hinweise
- für größere Lochteilungsabstände (32 mm)
- Oberteil ist Bohrer-Aufnahme
- Unterteil zum Einschrauben in die Maschinenspindel
- Gewindeschaft-Ausführung und Maschinenzuordnung siehe Technische Informationen
|
Ø d1
[mm] |
Ø D
[mm] |
L1
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||
| 10 | 30 | 44 | 003567 | ||
