161259 - Spannteil Ø 192 mm
Produkt

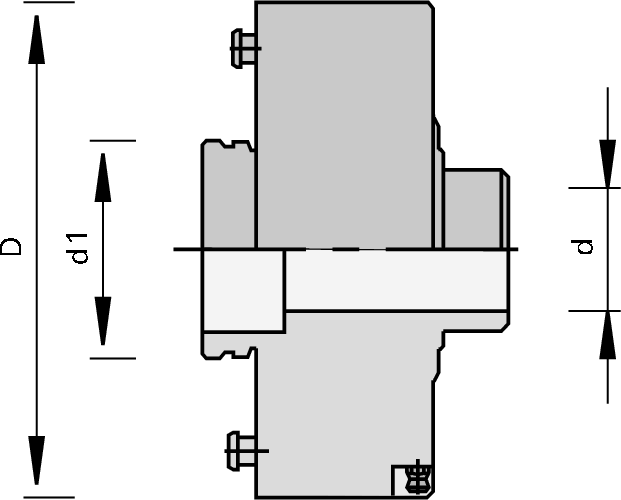

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Durchlaufanlagen
- zur Aufnahme von Zerspanern Ø 250 mm
Ausführung
- n max = 7.200 min-1
Vorteile
- hohe Wuchtgüte
- lange Lebensdauer durch gehärtete Werkzeugaufnahme
- reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- wartungsfrei und staubgeschützt
Hinweise
- für Rechts- und Linkslauf
- Befestigungsbeispiel (siehe Skizze)
- bei Bestellung bitte Maschinentype und Wellenstumpf-Ausführung angeben
- zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
- Betriebsdruck 6 bar
- Lieferumfang: siehe Tabelle
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 80 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | 35 [mm] | |
| Ø D = Durchmesser | 192 [mm] | |
| DKN = Doppelkeilnut | 10x4 [mm] | |
| L = Lieferstatus | ||
| Maschine/Type | Homag, Lehbrink, Torwegge, SPA, Wilmsmeyer | |
| Bemerkung | Spannteil | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
