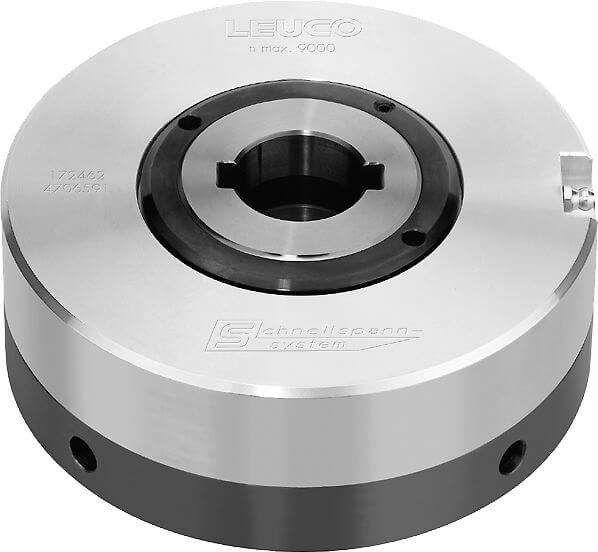

Spannteil Ø 160 mm

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Durchlaufanlagen
  • zur Aufnahme von Bohrungswerkzeugen

Ausführung

  • n max = 9.000 min-1

Vorteile

  • hohe Wuchtgüte
  • lange Lebensdauer durch gehärtete Werkzeugaufnahme
  • reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • wartungsfrei und staubgeschützt

Hinweise

  • für Rechts- und Linkslauf
  • Befestigungsbeispiele (siehe Skizze): Wellenstumpf mit Innengewinde, Wellenstumpf mit Außengewinde
  • bei Bestellung bitte Maschinentype und Wellenstumpf-Ausführung angeben
  • erforderliche Werkzeug-Aufnahmen Class-No. 997370
  • zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
  • Betriebsdruck 6 bar
  • Lieferumfang: Spannteil incl. Deckel zur Befestigung auf der Maschinenspindel (Ersatzteile für Homag und IMA nicht im Lieferumfang enthalten)

Tabellen- und Bildlegende...

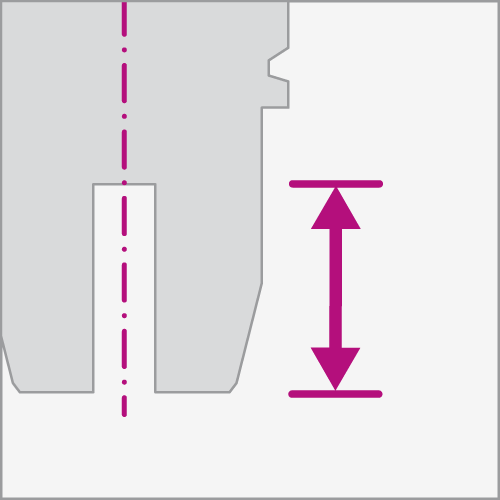

L2
[mm]
Ø d
[mm]
Ø D
[mm]
Ø D2
[mm]
L1
[mm]
L3
[mm]
DKN
[mm]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

33 35 160 80 60 44.5 10x4 Homag, IMA 167462
|
40 160 80 60 44.5 12x4 167463
|
