Spannteil Ø 110 mm

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • Doppelendprofiler
  • Durchlaufanlagen
  • zur Aufnahme von Bohrungswerkzeugen und zur Kombination mit Aufnahme-Flanschen Ø 110 mm

Ausführung

  • gehärtete Werkzeugaufnahme
  • n max = 9.000 min-1

Vorteile

  • hohe Wuchtgüte
  • lange Lebensdauer
  • reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • wartungsfrei und staubgeschützt

Hinweise

  • für Rechts- und Linkslauf
  • bei Bestellung bitte Maschinentype und Wellenstumpf-Ausführung angeben
  • erforderliche Werkzeug-Aufnahmen Class-No. 997370
  • zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
  • Betriebsdruck 6 bar
  • Lieferumfang: Spannteil incl. Deckel zur Befestigung auf der Maschinenspindel

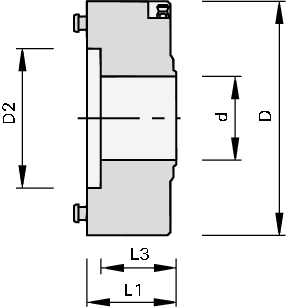

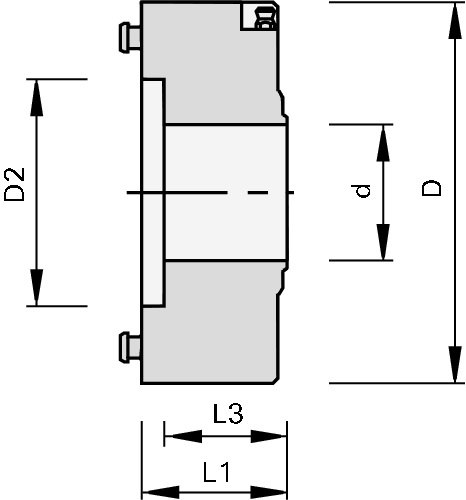

Tabellen- und Bildlegende...

Ø d
[mm]
Ø D
[mm]
Ø D2
[mm]
L1
[mm]
L3
[mm]
DKN
[mm]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 110 50 63 47.5 8x3 172399
|
30 110 50 63 47.5 8x3 Homag, Lehbrink, Torwegge, SPA, Wilmsmeyer 160836
|
35 110 50 63 47.5 10x4 Spanevello 162599
|
