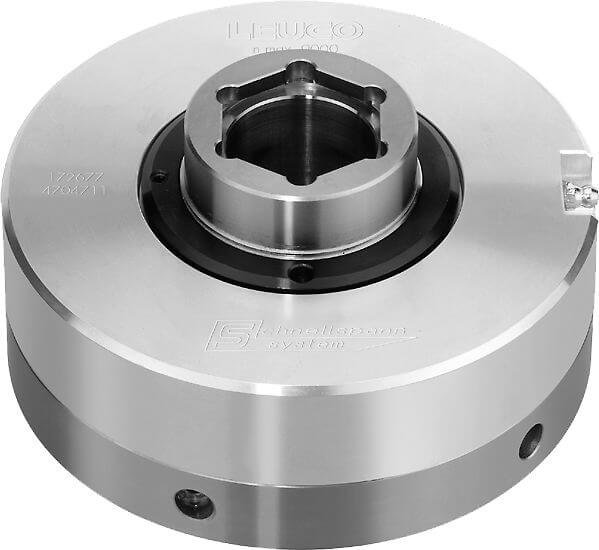

Hydro-Spannteil Ø 160 mm - Zerspaner

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Aufnahme von Bohrungswerkzeugen

Ausführung

  • gehärtete Werkzeugaufnahme
  • n max = 9.000 min-1
  • geschlossenes Hydraulik-System mit einer Druckzone zur spielfreien Aufnahme auf der Motorenwelle

Vorteile

  • hohe Schnittqualität durch deutlich erhöhte Plan- und Rundlaufgenauigkeit
  • reproduzierbare Planlaufgenauigkeit nach jedem Werkzeugwechsel
  • Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
  • wartungsfrei

Hinweise

  • für Rechts- und Linkslauf
  • speziell entwickelt für Hochgenauigkeitsmotoren mit Sechskant-Formschluß
  • zum Wechseln der Werkzeuge wird der Pneumatik-Schlauch Ident-No. 058250 benötigt
  • Betriebsdruck 6 bar
  • Lieferumfang: Hydro-Schnellspann-System incl. Schraubendreher

Tabellen- und Bildlegende...

Ø d1
[mm]

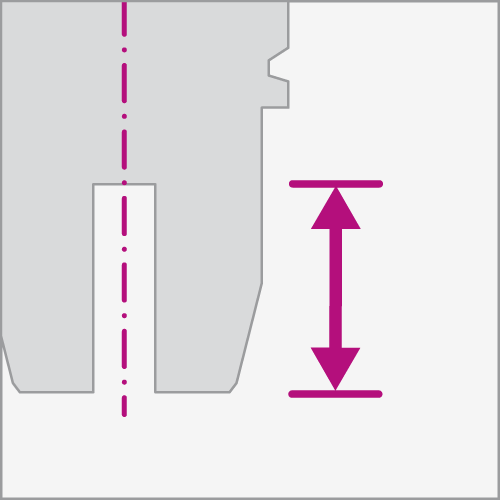

L2
[mm]
Ø d
[mm]

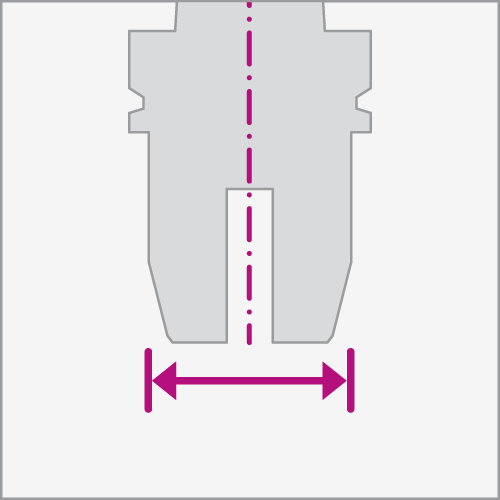

Ø D
[mm]

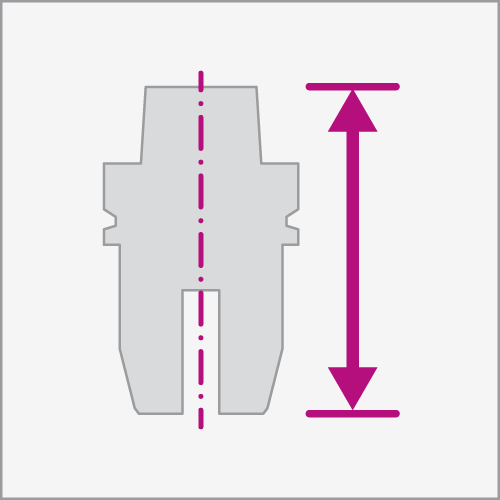

L1
[mm]
a
[mm]
Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

60 17,5 40 160 96 78.5 Zerspaner 172677
|
