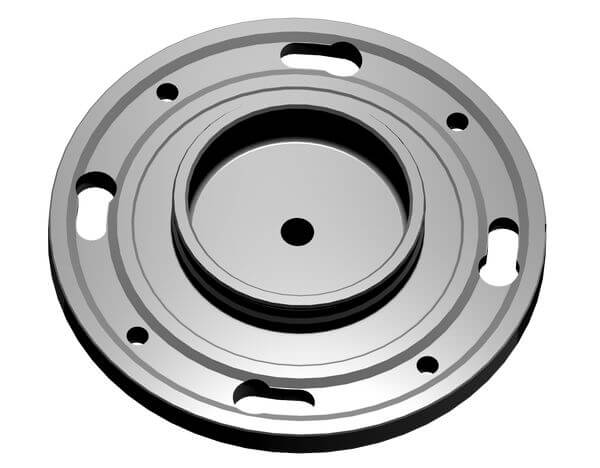

167465 - Aufnahme-Flansche für Spannteil Ø 160 mm - Bohrungswerkzeuge d=30 mm

Produkt

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • zur Aufnahme von schweren Bohrungswerkzeugen mit Bohrung Ø 30 mm mit 4 Senkungen M 8, TK Ø 130 mm

Ausführung

Vorteile

Hinweise

  • für s-System auf Wellenstumpf mit Außengewinde
  • für Rechts- und Linkslauf
  • bei Bestellung Wellenstumpf angeben
  • je Spannteil sind mindestens zwei Aufnahme-Flansche mit verschraubten Werkzeugen sinnvoll (Rüstzeitminimierung)
  • Drehrichtung siehe Skizze
Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig 30 [mm]
L2 = Nutzlänge 17,4 [mm]
L = Länge 10.8 [mm]
Ø D = Durchmesser 157 [mm]
L1 = Gesamtlänge 43.4 [mm]
L = Lieferstatus
