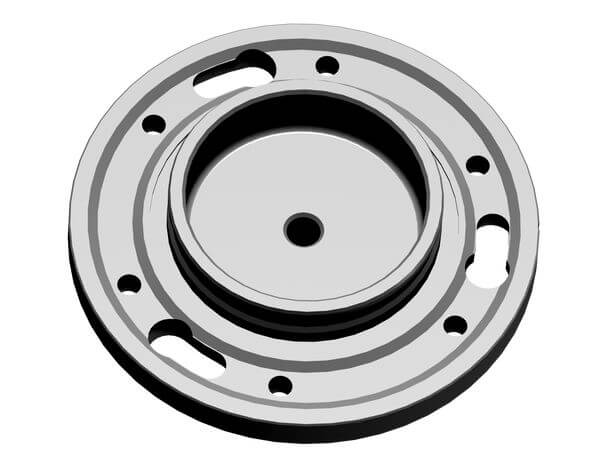

163946 - Aufnahme-Flansche für Spannteil Ø 140 mm - Bohrungswerkzeuge d=30 mm
Produkt
Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- zur Aufnahme von mittelschweren Bohrungswerkzeugen mit Bohrung Ø 30 mm mit 6 Senkungen für M 8, TK Ø 110 mm
Ausführung
Vorteile
Hinweise
- für Rechts- und Linkslauf
- für s-System auf Wellenstumpf mit Außengewinde
- bei Bestellung Wellenstumpf angeben
- je Spannteil sind mindestens zwei Aufnahme-Flansche mit verschraubten Werkzeugen sinnvoll (Rüstzeitminimierung)
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 30 [mm] | |
| L2 = Nutzlänge | 17,4 [mm] | |
| L = Länge | 10.8 [mm] | |
| Ø D = Durchmesser | 137 [mm] | |
| L1 = Gesamtlänge | 43.4 [mm] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
