Hydro-Spannbuchsen - Vielblatt-Kreissägeblätter und Zerspaner (Paul, Homag)

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • Maschinen Paul, Homag
  • zur Aufnahme von Vielblatt-Kreissägeblättern und Zerspanern

Ausführung

  • gehärtete Werkzeugaufnahme
  • mit einer Druckzone
  • geschlossenes Hydraulik-System zur spielfreien Aufnahme auf der Motorenwelle
  • n max = 9.000 min-1

Vorteile

  • hohe Laufruhe
  • kurze Umrüstzeiten der Paneelbreiten durch schnelle Verstellmöglichkeiten der Werkzeuge
  • wartungsfrei

Hinweise

  • für Rechts- und Linkslauf
  • Einbaumöglichkeit: 1. Säge mit Distanzring, 2. Zerspaner ohne Distanzring
  • Formschluß zwischen Maschine und Buchse
  • Gewindebohrung auf Teilkreis zum Verschrauben der Werkzeuge

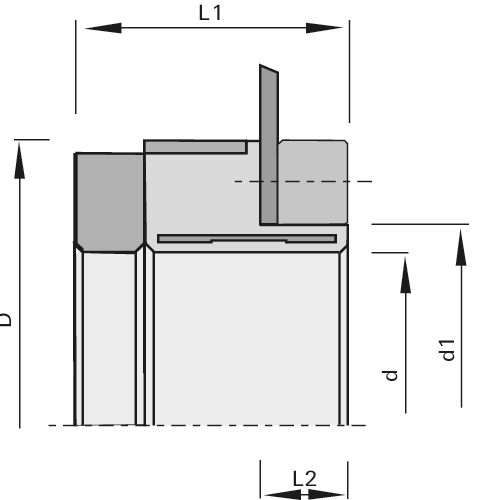

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
Abmessung
[mm]
NL Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

110 18 100 145 65.5 Ø145x65,5xØ110/100 4/M8/130 Paul 183829
|
110 14,2 100 145 49.5 Ø145x49,5xØ110/100 4/M8/130 Paul 183821
|
110 14,2 100 145 49.5 Ø145x49,5xØ110/100 4/M8/130 Homag 187111
|
110 18 100 145 65.5 Ø145x65,5xØ110/100 4/M8/130 Homag 187112
|
