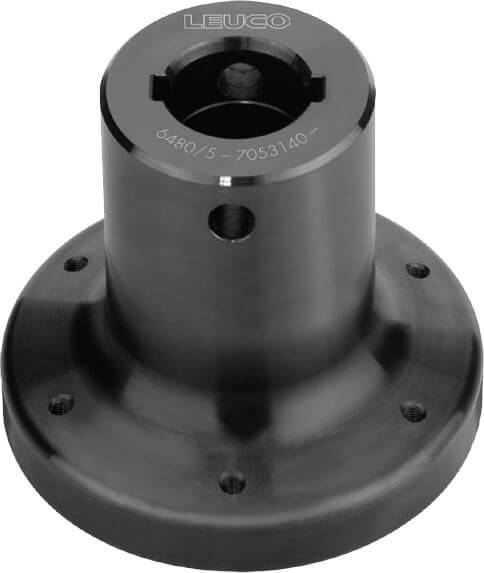

Aufnahme-Flansche - Ritz-Kreissägeblätter (Homag, Brandt, IMA)
Produkt

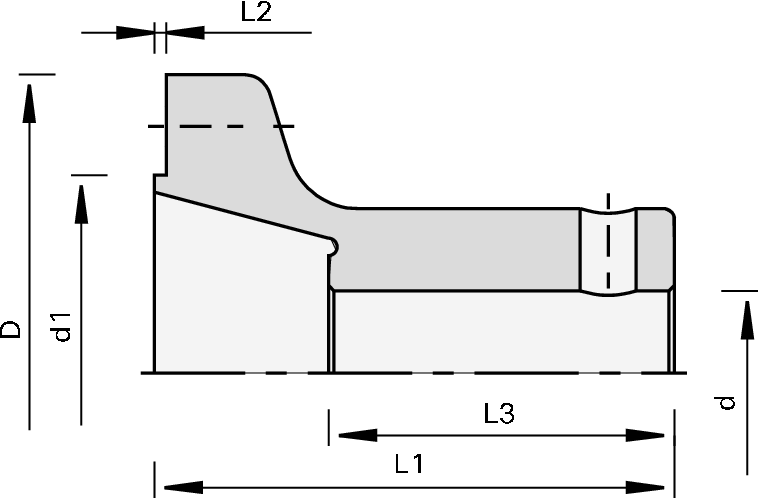

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Kantenbearbeitungsanlagen Homag, Brandt, IMA
- zur Aufnahme von HW Ritz-Kreissägeblättern und DP-Ritz-Kreissägeblättern
Ausführung
- vergütete Ausführung
- Passungen und Anlageflächen geschliffen
Vorteile
Hinweise
- für Rechts- und Linkslauf
- für DP-Ritz-Kreissägeblätter wird Zylinderkopfschraube Ident-No. 001869 benötigt (nicht im Lieferumfang enthalten)
- Senkkopfschraube im Lieferumfang enthalten
- Deckel und Zylinderkopfschraube bei Bedarf separat dazu bestellen
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
L1
[mm] |
L3
[mm] |
DKN
[mm] |
NL | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 65 | 2,2 | 30 | 109 | 95 | 63 | 8x4 | 6/M5/90 | Homag, Brandt, IMA | 006480 | ||
| 65 | 2,2 | 35 | 109 | 95 | 75 | 10x3,3 | 6/M5/90 | Homag, Brandt, IMA | 182128 | ||
