Aufnahme-Buchsen und -Flansche - Nut-, Ritz-, Kapp-Kreissägeblätter und Zerspaner
Produkt

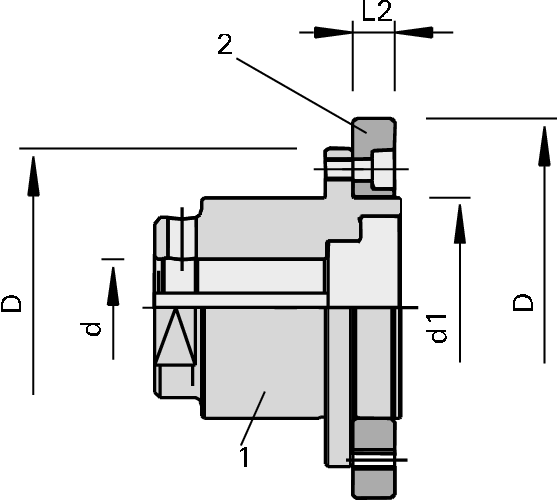

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Nut-, Ritz- und Kapp-Kreisssägeblättern und Zerspanern
Ausführung
Vorteile
Hinweise
- für Rechts- und Linkslauf
- 1 = Zerspanerbüchse
- 2 = Flansch
- bei horizontal geschwenkten Motor, wenn in geringem Abstand von der Kettenbahn gearbeitet wird
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
L1
[mm] |
Abmessung
[mm] |
DKN
[mm] |
NL | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||
| 80 | 17,7 | 30 | 115 | 96 | 8x3 | 8/M8/100 | 006309 | |||

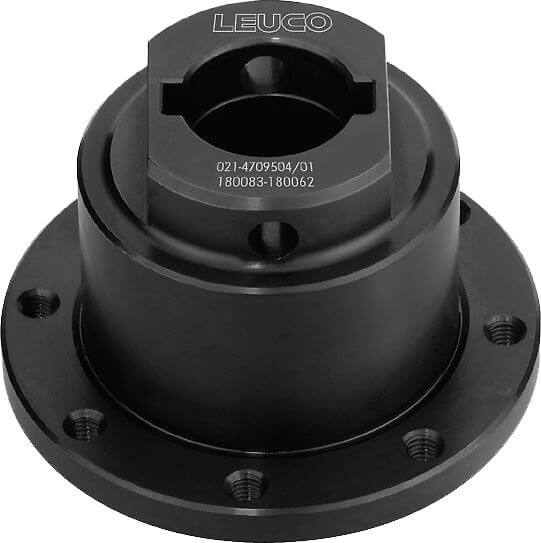

| 60 | 17,7 | 35 | 115 | 90 | 10x3,3 | 8/M8/100 | 180062 | |||
| 80 | 17,7 | 35 | 115 | 90 | 10x3,3 | 8/M8/100 | 055997 | |||
| 60 | 17,7 | 40 | 115 | 90 | 12x3,3 | 8/M8/100 | 180120 | |||
| 80 | 17,7 | 40 | 115 | 96 | 12x3,3 | 8/M8/100 | 006308 | |||
| 110 | 17 | 35 | 145 | 89.4 | Ø145x89,4xØ110/35 DKN | 10x3,3 | 4/M8/130 | 189750 | ||
| 80 | 21 | 40 | 158 | 96 | 12x5 | 8/M8/130 | 008507 | |||
