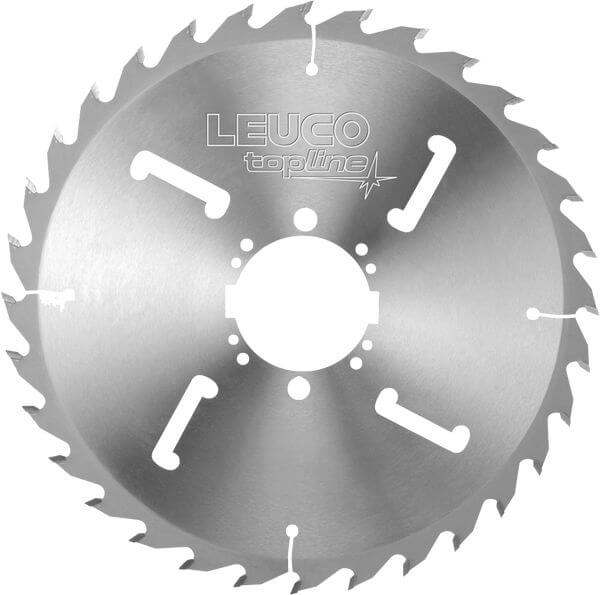

189276 - Vielblatt-Kreissägeblätter HW mit Kühlschlitzen "F"
Produkt
Zeichnung
-
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Kehlmaschinen
- ein- und doppelwellige Vielblattmaschinen (z.B. Raimann, Paul, Costa, ...)
- für maßhaltige Längsschnitte in trockenen und abgerichteten Harthölzern
Ausführung
- Zahnform: Flachzahn "F"
- Schneidstoff: HW HL Board 10
Vorteile
- spezielles Design und Hartmetallsorte für höchste Schnittqualität und sehr lange Standwege
Hinweise
- bei Anfragen / Aufträgen techn. Datenblatt (siehe Anhang) beifügen
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 300 [mm] | |
| B = Schnittbreite | 3,4 [mm] | |
| b = Stammblattdicke | 2.2 [mm] | |
| Ø d = Bohrungsdurchmesser | 80 [mm] | |
| Ø dmax = maximaler Bohrungsdurchmesser | 100 [mm] | |
| max. Flansch-Ø = max. Flanschdurchmesser | 140 [mm] | |
| Z = Zähnezahl | 28 | |
| Anzahl der Kühlschlitze = Anzahl der Kühlschlitze | 4 [St.] | |
| DKN = Doppelkeilnut | 18,5x5 [mm] | |
| NL = Nebenlöcher | 6/5,5/91 + 4/6,6/95 + 2/13/100 | |
| Span∡ = Spanwinkel | 20 [°] | |
| Zahnform = Zahnform | F | |
| LEUCODUR = Schneidstoff | HL Board 10 | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
