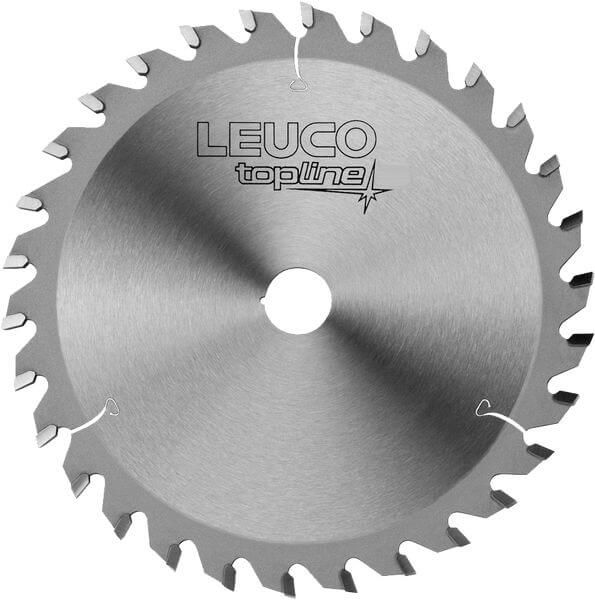

Ritz-Kreissägeblätter HW "KO-F"

Produkt

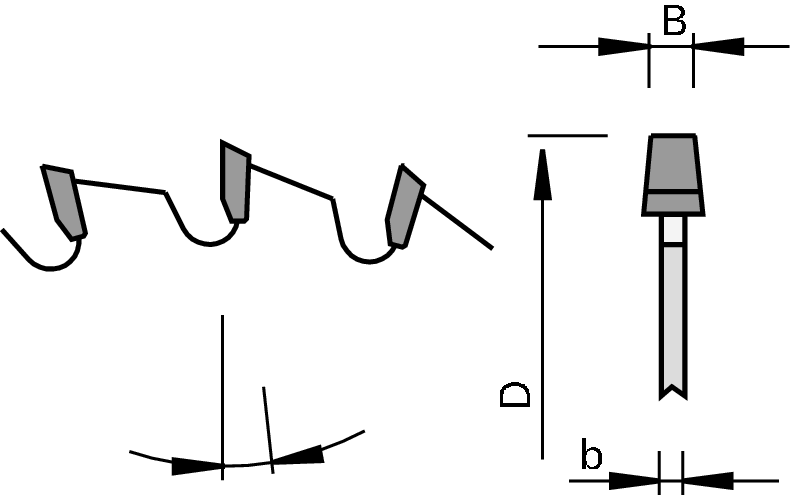

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Plattenaufteilsägen mit Vorritzaggregat
  • zum Vorritzen von kunststoffbeschichteten Holzwerkstoffen

Ausführung

  • Zahnform: Konisch-Flachzahn "KO-F"
  • Schneidstoff: HW HL Board 04 plus

Vorteile

  • schnell verstellbar
  • universell einsetzbar
  • beste Schnittqualität durch verbesserte Planlaufgenauigkeit
  • Reduzierung der Ritztiefe

Hinweise

  • durch Höhenverstellung einstellbar auf Schnittbreite des Haupt-Kreissägeblattes
  • 1 mm Ritztiefe = 0,17 mm Schnittbreite
  • optimale Ritztiefe 1,0 - 2,0 mm
  • Zuordnung Haupt-Ritzsägen siehe technischer Anhang

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z NL Span∡
[°]
Zahnform LEUCODUR Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

180 6,7-7,5 4.4 20 30 8 KO-F HL Board 04 plus Anthon 192713
|
200 6,7-7,5 4.4 20 34 2/11/66 8 KO-F HL Board 04 plus Schelling 192714
|
220 6,7-7,5 4.4 20 36 2/11/66 8 KO-F HL Board 04 plus Schelling FS-H / AS-H 192716
|
220 3,25-4,0 2.4 45 60 8 KO-F HL Board 04 plus Holzma HPS 320 192715
|
