Auswahl nach Werkzeugtyp


Platten-Aufteil-Kreissägeblätter HW - U-Cut "TR-F"

Produkt

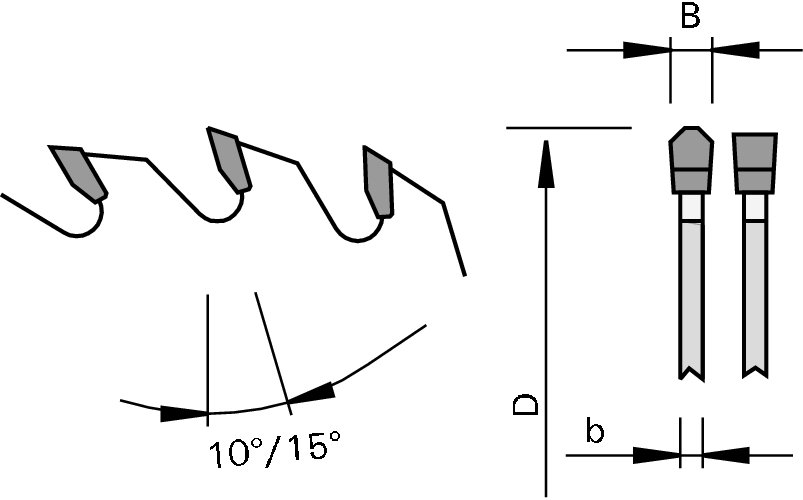

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Plattenaufteilsägen
  • für Formatschnitte in kunststoffbeschichteten Holzwerkstoffen

Ausführung

  • bis ØD=360, 10 Grad Spanwinkel
  • ab ØD=380, 15 Grad Spanwinkel
  • Zahnform: Trapez-Flach "TR-F"
  • Schneidstoff: HW HL Board 04 plus

Vorteile

  • verbesserte Schnittqualität durch optimierte Schnittgeometrie
  • Geräuschreduzierung durch Laserornamente

Hinweise

  • besonders geeignet für kunststoffbeschichtete Holzwerkstoffe und Schichtstoffplatten einzeln und im Paket
  • NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
  • NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
  • NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z NL Span∡
[°]
Zahnform LEUCODUR Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

300 4,4 2.8 30 60 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 10 TR-F HL Board 04 plus Panhans Euro P8 192901
|
300 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 TR-F HL Board 04 plus Homag (Holzma) Typ 130, HPP 230 193299
|
300 4,4 3.2 65 60 2/9/100 + 2/9/110 10 TR-F HL Board 04 plus Selco EB 70, EB 70L 193279
|
300 4,4 3 75 72 2/9/110 10 TR-F HL Board 04 plus Homag Espana 192902
|
300 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 10 TR-F HL Board 04 plus Gabbiani, SCM 193111
|
305 3,2 2.2 30 60 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 10 TR-F HL Board 04 plus Scheer FM 16 192903
|
305 4,4 2.8 30 60 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 10 TR-F HL Board 04 plus Mayer, Panhans 192904
|
305 4,4 2.8 60 60 10 TR-F HL Board 04 plus Zerspaner 192905
|
310 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 TR-F HL Board 04 plus Homag (Holzma) Typ 130 193300
|
320 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 TR-F HL Board 04 plus Homag Sawtec 80486008
|
320 4,4 3.2 65 60 2/9/110 10 TR-F HL Board 04 plus Biesse, Selco EB 80 192906
|
320 4,4 3.2 75 72 3/13/95 10 TR-F HL Board 04 plus Giben Smart 192907
|
320 4,4 3.2 80 60 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 10 TR-F HL Board 04 plus Gabbiani, SCM 193099
|
320 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus SCM 193110
|
340 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 10 TR-F HL Board 04 plus SCM 193313
|
350 4,4 3 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 10 TR-F HL Board 04 plus SCM, Panhans, Mayer, Schelling, HOLZ-HER 192908
|
350 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 TR-F HL Board 04 plus Homag (Holzma) 72, HPP 350 192909
|
350 4,4 3 75 60 10 TR-F HL Board 04 plus Giben MK Gamma 192910
|
350 4,4 3.2 75 72 2/7/110 10 TR-F HL Board 04 plus KDT 80484667
|
355 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 10 TR-F HL Board 04 plus Mayer / Format 4 193289
|
355 4,4 3.2 65 72 2/9/110 10 TR-F HL Board 04 plus Selco EB 95 / EB 100 193098
|
355 4,4 3 75 60 10 TR-F HL Board 04 plus Giben Trend, Homag CH06+10 192912
|
355 4,4 3 75 72 4/15/105 10 TR-F HL Board 04 plus Giben 192911
|
355 4,4 3 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 10 TR-F HL Board 04 plus Gabbiani PRIMA, SCM ALPHA, S.M.A., Zerspaner 192913
|
360 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 10 TR-F HL Board 04 plus Schelling FH4 193314
|
360 4,4 3.2 65 72 2/9/110 15 TR-F HL Board 04 plus Selco 192914
|
380 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Homag (Holzma) 192915
|
380 4,8 3.5 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Homag (Holzma) 192916
|
380 4,4 3.2 65 72 2/9/100 + 2/9/110 10 TR-F HL Board 04 plus Selco WN 610 193280
|
380 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus Gabbiani, SCM, Selco 192969
|
380 4,8 3.5 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus Gabbiani, SCM, Selco 192993
|
400 4,25 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 15 TR-F HL Board 04 plus Scheer 192917
|
400 4,4 3.2 30 96 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 15 TR-F HL Board 04 plus 192918
|
400 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 15 TR-F HL Board 04 plus Schelling, Mayer, Irion, Scheer, HOLZ-HER 192919
|
400 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Anthon 192920
|
400 4,8 3.5 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Homag (Holzma) Typ 01 192923
|
400 4,4 3.2 65 72 2/9/100 + 2/9/110 10 TR-F HL Board 04 plus Selco WN 630, WN 650 193281
|
400 4,4 3.2 75 72 4/15/105 + 2/7/110 15 TR-F HL Board 04 plus Giben Prismatic 1, Giben Starmatic, Homag CH08+12 192921
|
400 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus Selco WN / EB, S.M.A., Irion 192922
|
420 4,8 3.5 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Homag (Holzma) 192924
|
430 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 15 TR-F HL Board 04 plus 192925
|
430 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus 192926
|
430 4,4 3.2 65 72 2/9/100 + 2/9/110 10 TR-F HL Board 04 plus Selco WN 650 193282
|
430 4,4 3.2 75 96 4/15/105 + 2/7/110 15 TR-F HL Board 04 plus Giben Prismatic 2 alt 192927
|
430 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus Selco WN 192928
|
450 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 15 TR-F HL Board 04 plus Irion, Schelling 192929
|
450 4,8 3.5 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Homag (Holzma) 192931
|
450 4,4 3.2 75 72 2/7/110 15 TR-F HL Board 04 plus KDT 80484668
|
450 4,4 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus S.M.A., Irion 192930
|
450 4,8 3.5 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus Selco WN 192932
|
460 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 15 TR-F HL Board 04 plus Schelling FL, FH 6 192933
|
470 4,8 3.5 70 72 4/11/130 15 TR-F HL Board 04 plus Selco WN 192936
|
470 4,4 3.2 75 96 4/15/105 + 2/19/120 15 TR-F HL Board 04 plus Giben Prismatic 3 192934
|
470 4,4 3.2 75 72 4/15/105 + 2/19/120 15 TR-F HL Board 04 plus Giben 192935
|
480 4,4 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 +2/13/94 15 TR-F HL Board 04 plus Schelling FL 192937
|
480 4,8 3.5 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 TR-F HL Board 04 plus Homag (Holzma) 530 192938
|
480 4,8 3.5 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 TR-F HL Board 04 plus Selco WN 192939
|
520 4,4 3.3 30 72 4/13/94 15 TR-F HL Board 04 plus Schelling FH8 193251
|
