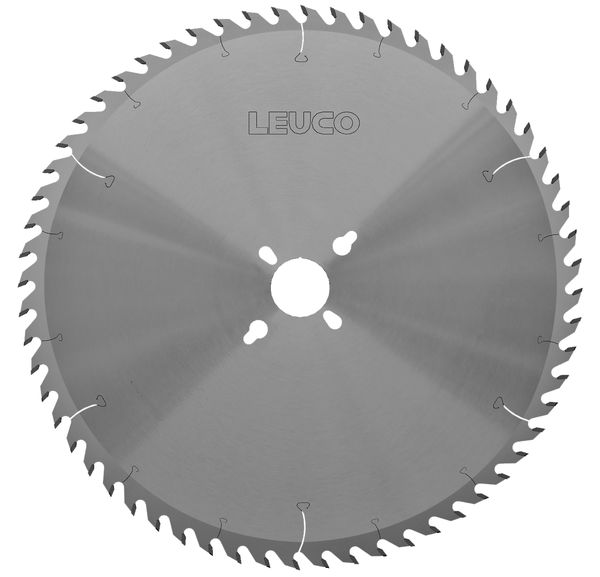

Platten-Aufteil-Kreissägeblätter HW - U-Cut speed "TR-F"

Produkt

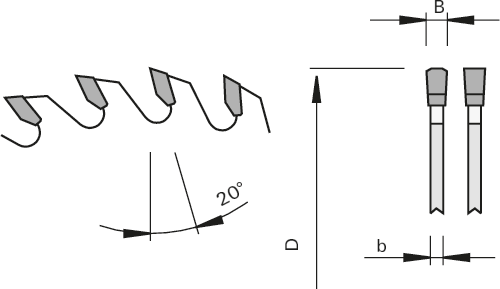

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • horizontale Plattenaufteilsägen
  • für Paketschnitte in rohen und kunststoffbeschichteten Holzwerkstoffen

Ausführung

  • vibrations- und lärmdämpfende Ornamente
  • zusätzliche Dehnungsschlitze
  • Zahnform: Trapez-Flach "TR-F"
  • Schneidstoff: HW HL Board 04 plus

Vorteile

  • erfüllt höchste Leistungsanforderungen
  • reduzierter Schnittdruck und reduzierte Leistungsaufnahme durch optimierte Schnittgeometrie
  • extrem geräuscharmes und ruhiges Schnittverhalten durch vibrations- und lärmdämpfende Ornamente sowie spezielle Dehnungsschlitzkombination
  • deutlich erhöhte Standzeit durch verbesserte HW-Sorte

Hinweise

  • Pakethöhe: Ident-No. 192629 bis max. 190 mm / Ident-No. 192631 bis max. 210 mm / Ident-No. 192633 bis max. 215 mm
  • empfohlener Überstand: 20-30 mm
  • NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z NL Span∡
[°]
Zahnform LEUCODUR Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

520 4,8 3.5 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus Homag (Holzma) Typ 23 192617
|
530 5,0 3.5 30 60 20 TR-F HL Board 04 plus Schelling 192618
|
530 5,8 4 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus 192619
|
565 4,8 3.5 80 60 2/8/110 20 TR-F HL Board 04 plus 192620
|
565 5,0 3.5 100 60 20 TR-F HL Board 04 plus Giben 192621
|
570 4,8 3.5 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus Homag (Holzma) 192622
|
575 5,8 4 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus Homag (Holzma) 192664
|
600 5,8 4 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus Homag (Holzma) Typ 42 192624
|
600 5,8 4 80 60 2/11/115 + 2/19/120 20 TR-F HL Board 04 plus 192625
|
620 6,2 4 80 60 4/15/143 20 TR-F HL Board 04 plus 192626
|
650 6,2 4 40 60 20 TR-F HL Board 04 plus Schelling 192627
|
670 6,0 4.4 60 48 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus Homag (Holzma) 66 (Tandem) 192628
|
680 6,4 4.4 40 60 2/17/140 + 2/13/140 20 TR-F HL Board 04 plus Schelling 192629
|
700 6,4 4.4 80 60 2/17/110 20 TR-F HL Board 04 plus Anthon 192631
|
700 6,8 4.4 80 60 2/17/110 20 TR-F HL Board 04 plus 192632
|
720 6,4 4.4 40 60 2/13/114 + 2/13/140 20 TR-F HL Board 04 plus Schelling 192633
|
730 6,4 4.4 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 20 TR-F HL Board 04 plus Homag (Holzma) 66 (Tandem) 192635
|
730 6,4 4.4 80 60 2/17/110 20 TR-F HL Board 04 plus Anthon LNC 192634
|
750 6,5 4.6 40 72 2/13/140 + 2/13/114 20 TR-F HL Board 04 plus 192636
|
