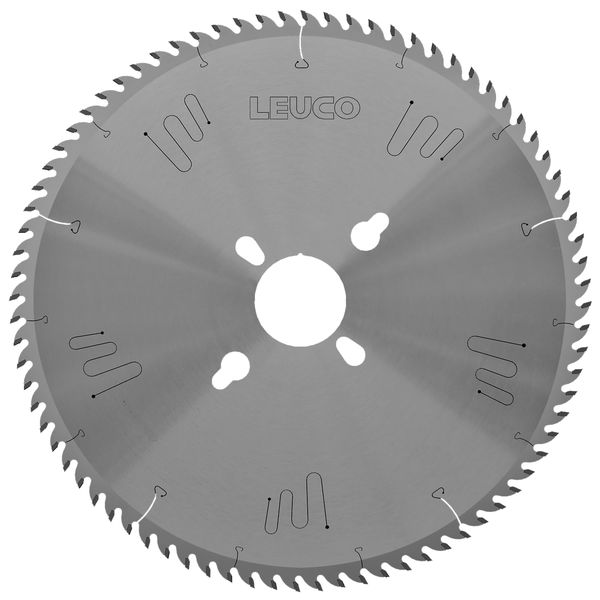

192813 - Platten-Aufteil-Kreissägeblätter HW - Q-Cut "G5"
Produkt
Zeichnung
-
-
- Hartmetall [HW]
-
Technische Daten
Beschreibung
Maschine / Anwendung
- horizontale Plattenaufteilsägen
- für Format- und Fertigschnitte in Tischlerplatten, Sperrholzplatten, furnierte oder mit dünnen Papieren belegten Holzwerkstoffplatten und Wabenplatten
Ausführung
- vibrations- und lärmdämpfende Ornamente
- zusätzliche Dehnungsschlitze
- Zahnform: G5
- Schneidstoff: HW HL Board 04 plus
Vorteile
- sehr geringer Schnittdruck und geringe Leistungsaufnahme durch optimierte Schnittgeometrie
- exzellente Schnittqualität in faserhaltigen Holzwerkstoffen
- extrem geräuscharmes und ruhiges Schnittverhalten durch vibrations- und lärmdämpfende Ornamente sowie spezielle Dehnungsschlitzkombination
Hinweise
- Achtung: bei der Zuordung der passende Ritz-Kreissägeblätter die reduzierte Schnittbreite von 4 mm beachten!
- NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
- NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
- NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 350 [mm] | |
| B = Schnittbreite | 4,0 [mm] | |
| b = Stammblattdicke | 3.2 [mm] | |
| Ø d = Bohrungsdurchmesser | 30 [mm] | |
| Z = Zähnezahl | 80 | |
| NL = Nebenlöcher | 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 | |
| Span∡ = Spanwinkel | 15 [°] | |
| Achs∡ = Achswinkel | 8 [°] | |
| Zahnform = Zahnform | G5 | |
| LEUCODUR = Schneidstoff | HL Board 04 plus | |
| L = Lieferstatus | ||
| Maschine/Type | SCM, Panhans, Mayer, Schelling, HOLZ-HER | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
