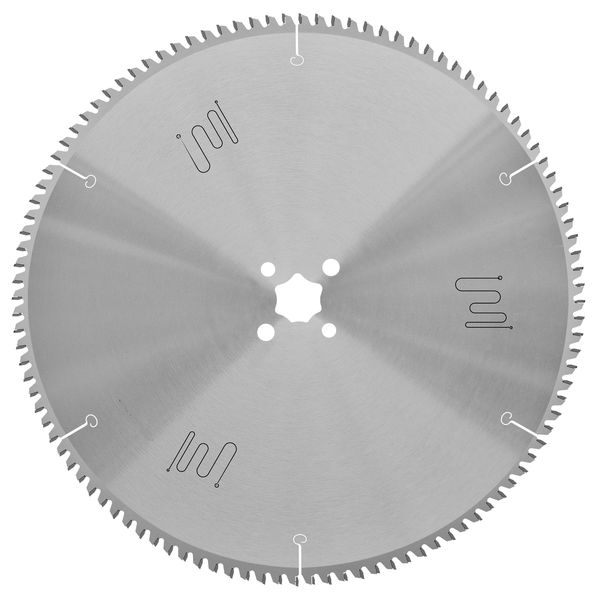

NE-Kapp-Kreissägeblätter HW - Profile "TR-F K" - easyFix

Produkt

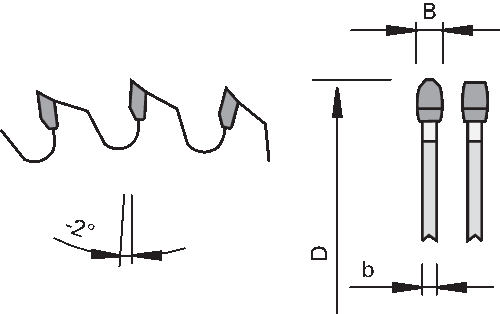

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Kapp- und Gehrungskreissägen
  • Tischkreissägen
  • für gratfreie und sehr glatte Schnitte in dünnwandigen Aluminiumprofilen

Ausführung

  • Spanwinkel negativ
  • Zahnform: "TR-F K"
  • Schneidstoff: HW HL Board 06

Vorteile

  • easyFix: NEUES, LEICHTES HANDLING, einfache, leichtgängige Montage des Sägeblatts auf der Maschine trotz hochpräziser Bohrungstoleranz
  • sehr saubere Schnittflächen aufgrund der konvexen Zahnflanken
  • höchste Standwege und Wirtschaftlichkeit

Hinweise

  • feste Werkstückspannung erforderlich
  • Wandungsstärke max. 5 mm (optimal 2-3 mm)

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z NL Span∡
[°]
Zahnform LEUCODUR Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

350 3,2 2.5 30 96 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 -2 TR-F K HL Board 06 193291
|
380 3,8 3.2 32 108 2/11/63 -2 TR-F K HL Board 06 193292
|
400 3,8 3.2 30 108 2/10/60 + 2/12/64 -2 TR-F K HL Board 06 193293
|
420 4,0 3.2 30 108 2/10/60 + 2/11/70 -2 TR-F K HL Board 06 193294
|
450 3,8 3.2 30 120 2/10/60 + 2/11/70 -2 TR-F K HL Board 06 193295
|
500 4,0 3.4 30 144 2/10/60 + 2/11/70 -2 TR-F K HL Board 06 193296
|
550 4,0 3.4 30 144 2/11/63 + 2/11/70 -2 TR-F K HL Board 06 193297
|
600 5,0 4 30 140 2/11/63 + 2/11/70 -2 TR-F K HL Board 06 193298
|
