Kapp-Kreissägeblätter HW zur Kantenbearbeitung "WS" - nn-System, mit Senkung

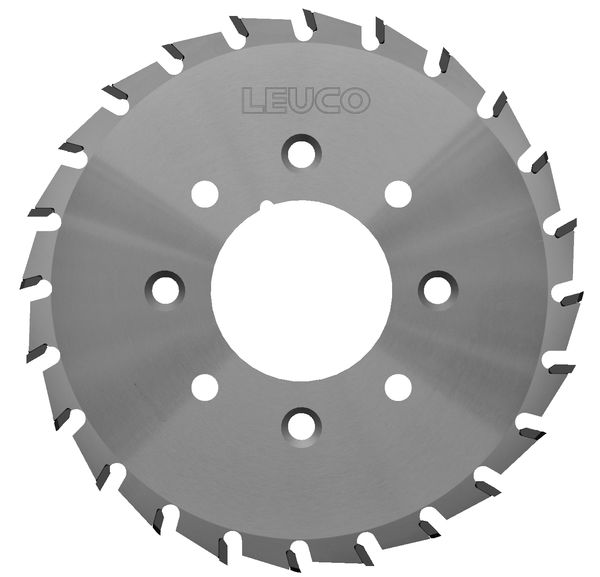

Produkt

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Kantenbearbeitungsautomaten
  • zum Kappen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • spezielle NoNoise-Spanraumgeometrie
  • Spanwinkel positiv
  • mit oder ohne Achswinkel
  • Nebenlöcher mit Senkung
  • Zahnform: Wechselzahn "WS"
  • Schneidstoff: HW HL Board 06

Vorteile

  • extrem geräuscharm
  • Lärmreduzierung um ca. 6 dB(A) im Leerlauf

Hinweise

  • Ident-No. 192494 NL=4/5,5/52 haben keine Senkung
  • Drehrichtung nach VDMA 8849

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z NL Span∡
[°]
Eck∡
[°]
L/R Achs∡
[°]
Zahnform Schnittqualität* LEUCODUR Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

110 3,2 2.5 40 20 4/5,5/52 10 45 L 5 WS ▲▲▲ HL Board 06 Homag 192480
|
110 3,2 2.5 40 20 4/5,5/52 10 45 R 5 WS ▲▲▲ HL Board 06 Homag 192479
|
110 3,2 2.2 40 30 4/6/52 10 45 R 0 WS HL Board 06 Homag BAZ 192481
|
120 3,6 2.8 40 24 2x4/6/52 8 30 N 0 WS ▲▲ HL Board 06 Homag 189751
|
120 3,2 2.5 40 36 2x4/5,5/52 10 45 N 5 WS ▲▲▲ HL Board 06 Homag 192484
|
120 3,6 2.8 40 36 2x4/6/52 12 20 N 0 WS HL Board 06 Homag 192485
|
125 2,4 1.6 40 24 2x4/5,8/60 15 30 N 0 WS HL Board 06 Brandt 192486
|
125 2,4 1.6 30 36 2x4/6,5/48 10 30 N 0 WS ▲▲▲ HL Board 06 Homag BAZ 192487
|
140 3,2 2.2 30 36 4/8,6/46 10 15 L 5 WS ▲▲▲▲ HL Board 06 Biesse Akron 600/800 192491
|
140 3,2 2.2 30 36 4/8,6/46 10 15 R 5 WS ▲▲▲ HL Board 06 Biesse Akron 600/800 192490
|
150 3,6 2.8 40 30 4/6/52 8 30 N 0 WS HL Board 06 Biesse Akron 600/800 192492
|
150 3,2 2.2 30 48 4/6/48 + 4/5,5/52 10 15 R 0 WS ▲▲▲ HL Board 06 Homag BAZ 192494
|
180 3,2 2.2 30 54 4/6/52 10 30 L 5 WS ▲▲▲ HL Board 06 Homag BAZ 192500
|
240 3,5 2.2 30 54 8/6,1/52 10 20 L 0 WS HL Board 06 Homag BAZ 192502
|
240 3,5 2.2 40 54 8/6,1/52 10 20 L 0 WS HL Board 06 Homag BAZ Flex 5, Weeke 192503
|
