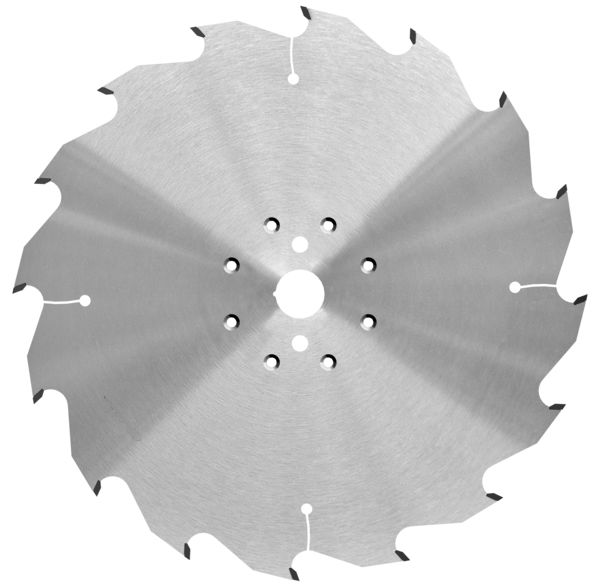

189259 - Kapp-Kreissägeblätter HW zur Kantenbearbeitung "WS" - mit Senkung

Produkt

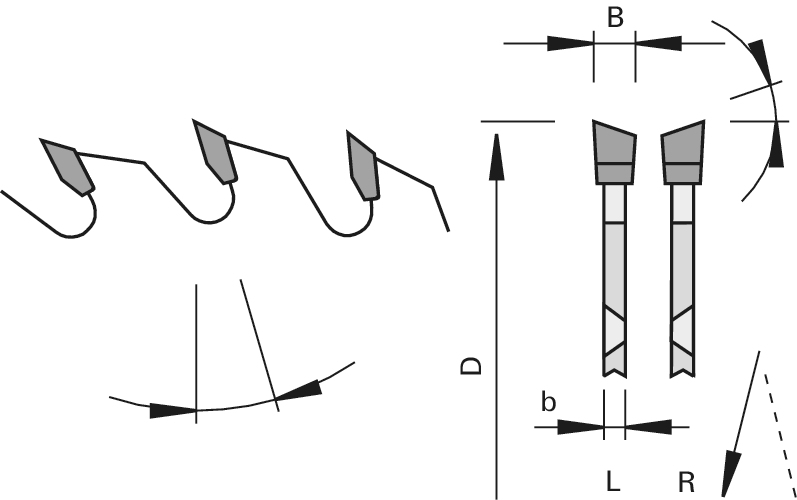

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenbearbeitungsautomaten
  • zum Kappen von Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • Spanwinkel positiv
  • mit oder ohne Achswinkel
  • Nebenlöcher mit Senkung
  • Zahnform: Wechselzahn "WS"
  • Schneidstoff: HW HL Board 06

Vorteile

Hinweise

  • Ident-No. 189259 NL=2/10/60 haben keine Senkung
  • Drehrichtung nach VDMA 8849
Merkmal Wert
Ø D = Flugkreisdurchmesser 350 [mm]
B = Schnittbreite 3,6 [mm]
b = Stammblattdicke 2.5 [mm]
Ø d = Bohrungsdurchmesser 30 [mm]
Z = Zähnezahl 16
NL = Nebenlöcher 2/10/60 + 8/6/90
Span∡ = Spanwinkel 20 [°]
Eck∡ = Eckwinkel 10 [°]
L/R = Schneidrichtung R
Achs∡ = Achswinkel 0 [°]
Zahnform = Zahnform WS
LEUCODUR = Schneidstoff HL Board 06
L = Lieferstatus
Maschine/Type Homag BAZ

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
