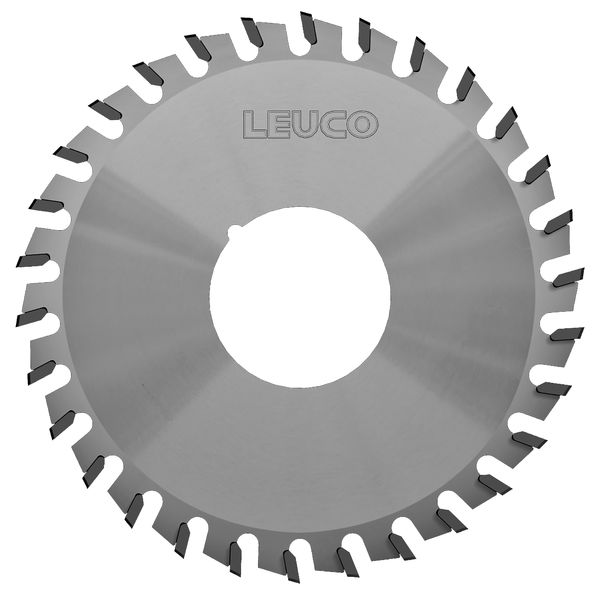

192505 - Kapp-Kreissägeblätter HW zur Kantenbearbeitung "ES"

Produkt

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Kantenanleimmaschinen
  • Kantenbearbeitungsautomaten
  • zum Kappen von dünnen Massivholzanleimern sowie Furnier- und Kunststoffkanten

Ausführung

  • spezielle NoNoise-Spanraumgeometrie
  • Spanwinkel positiv oder negativ
  • mit und ohne Achswinkel
  • Zahnform: Einseitig spitz "ES  (Rechts + Links)"
  • Schneidstoff: HW HL Board 06

Vorteile

  • extrem geräuscharm
  • Lärmreduzierung um ca. 6 dB(A) im Leerlauf

Hinweise

  • Drehrichtung siehe Skizze
Merkmal Wert
Ø D = Flugkreisdurchmesser 100 [mm]
B = Schnittbreite 3,0 [mm]
b = Stammblattdicke 2.2 [mm]
Ø d = Bohrungsdurchmesser 32 [mm]
Z = Zähnezahl 20
Span∡ = Spanwinkel 8 [°]
Eck∡ = Eckwinkel 30 [°]
L/R = Schneidrichtung L
Achs∡ = Achswinkel 5 [°]
Zahnform = Zahnform ES
LEUCODUR = Schneidstoff HL Board 06
L = Lieferstatus
Maschine/Type Wilmsmeyer

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
