188361 - Nut-Kreissägeblätter HW - MAN

Produkt

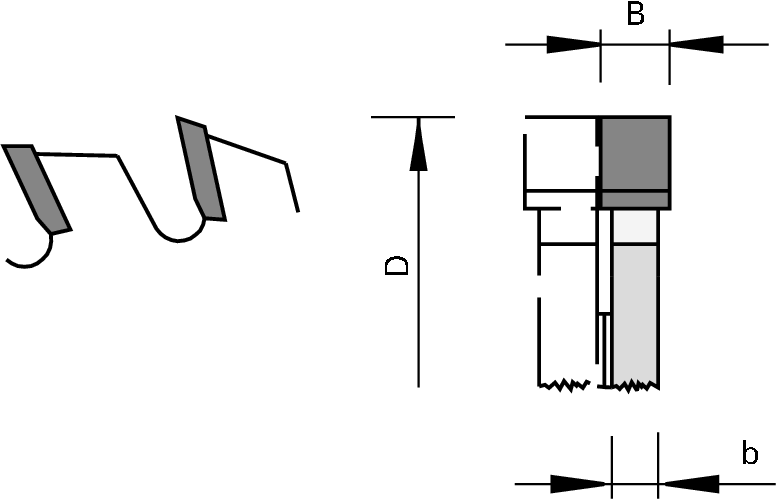

Zeichnung

  • Hartmetall [HW]
  • MAN

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Tischfräsmaschinen
  • zum ausrissfreien Nuten in Massivhölzern und Holzwerkstoffen

Ausführung

Vorteile

Hinweise

  • Einsatz im Gegenlauf längs zur Faser (Massivholz)
  • Einsatz im Gleichlauf nur mit mechanischem Vorschub (Holzwerkstoffe)
  • andere Nutbreiten durch Satz-Zusammenstellung möglich, maximale Satznutbreite 10mm bei MAN
  • Nutbreitenberechnung bei Satzwerkzeugen: Summe aller "b" + HW-Überstand links und rechts + Zwischenringdicke
Merkmal Wert
Ø D = Flugkreisdurchmesser 125 [mm]
B = Schnittbreite 2,0 [mm]
b = Nabenbreite 1.2 [mm]
Ø d = Bohrungsdurchmesser 30 [mm]
Z = Zähnezahl 12
Span∡ = Spanwinkel 15 [°]
nmin-nmax = Drehzahlbereich 6100-10500 [min-1]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Downloads
