Auswahl nach Werkzeugtyp


Nut-Kreissägeblätter HW

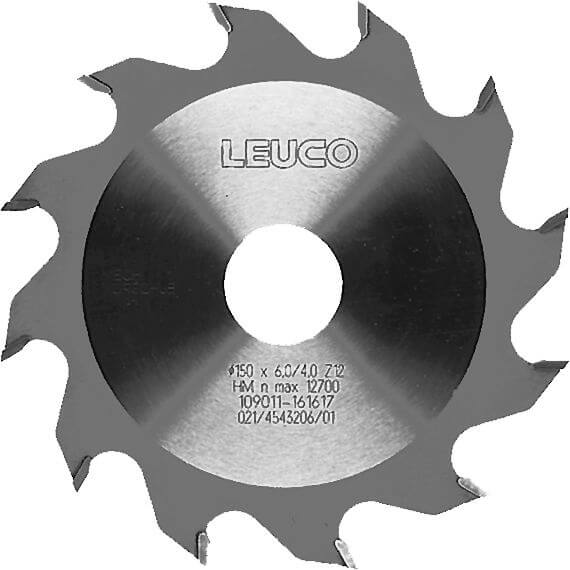

Produkt

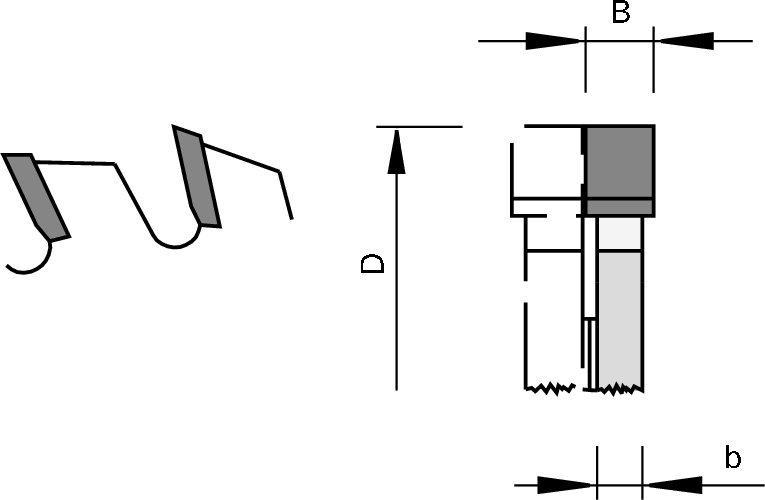

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Kehlmaschinen
  • Doppelendprofiler
  • zum ausrissfreien Nuten in Massivhölzern und Holzwerkstoffen

Ausführung

Vorteile

Hinweise

  • bei Z = 12 und Z = 18 sind andere Nutbreiten durch Satz-Zusammenstellung möglich
  • Nutbreitenberechnung bei Satzwerkzeugen: Summe aller "b" + HW-Überstand links und rechts + Zwischenringdicke

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z DKN
[mm]
NL Span∡
[°]
nmax
[min-1]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

150 4,0 3 30 12 12’700 160802
|
150 5,0 4 30 12 12’700 001434
|
150 6,0 4 30 12 12’700 161617
|
150 7,0 5 30 12 12’700 161619
|
150 8,0 5 30 12 12’700 161620
|
150 10 6 30 12 12’700 161622
|
150 5,0 4 35 12 10x4 12’700 001435
|
150 10 6 35 12 10x4 12’700 161623
|
150 1,5 0.8 35 18 10x4 10’200 001447
|
150 1,8 1 35 18 10x4 10’200 001448
|
150 2,0 1.2 35 18 10x4 10’200 001449
|
150 2,2 1.2 35 18 10x4 10’200 001450
|
150 2,5 1.5 35 18 10x4 10’200 001451
|
150 3,0 2 35 18 10x4 12’700 001452
|
150 4,0 3 35 18 10x4 12’700 001453
|
150 5,0 4 35 18 10x4 12’700 001454
|
150 6,0 4 35 18 10x4 12’700 161627
|
150 8,0 5 35 18 10x4 12’700 161628
|
150 4,0 3 30 24 12’700 169689
|
150 5,0 4 30 24 12’700 169688
|
150 6,0 4 30 24 12’700 169687
|
150 4,0 3 30 48 WS 12’700 160804
|
180 4,0 3 30 12 10’600 001442
|
180 5,0 4 30 12 10’600 001443
|
180 6,0 4 30 12 10’600 161624
|
180 8,0 5 30 12 10’600 161625
|
180 10 6 30 12 10’600 161626
|
180 4,0 3 30 18 15 10’600 169685
|
180 5,0 4 30 18 15 10’600 169684
|
180 8,0 5 30 18 15 10’600 169683
|
180 10 6 30 18 15 10’600 169682
|
180 3,0 2.2 65 24 2 x 6/5,5/90 15 10’600 192989
|
180 3,5 2.5 65 24 2 x 6/5,5/90 15 10’600 192990
|
180 4,0 2.8 65 24 2 x 6/5,5/90 15 10’600 192991
|
196 6,0 5 30 12 WS 9’500 163836
|
200 4,0 2.8 30 24 9’500 1527332
|
200 4,5 2.8 30 24 9’500 1527333
|
200 5,0 2.8 30 24 9’500 1527334
|
200 5,5 2.8 30 24 9’500 1527335
|
200 6,0 2.8 30 24 9’500 1527336
|
200 6,5 2.8 30 24 9’500 1527337
|
200 7,0 5 30 24 9’500 1527339
|
200 7,5 5 30 24 9’500 1527340
|
200 8,0 5 30 24 9’500 1527341
|
200 8,5 5 30 24 9’500 1527342
|
200 9,0 5 30 24 9’500 1527343
|
200 9,5 5 30 24 9’500 1527344
|
200 10 5 30 24 9’500 1527345
|
220 4,0 3 30 30 8’700 1521934
|
220 4,5 3 30 30 8’700 1521935
|
220 5,0 3 30 30 8’700 1521936
|
220 5,5 3 30 30 8’700 1521937
|
220 6,0 3 30 30 8’700 1521938
|
220 6,5 3 30 30 8’700 1521939
|
220 7,0 5 30 30 8’700 1521941
|
220 7,5 5 30 30 8’700 1521942
|
220 8,0 5 30 30 8’700 1521943
|
220 8,5 5 30 30 8’700 1521944
|
220 9,0 5 30 30 8’700 1521945
|
220 9,5 5 30 30 8’700 1521946
|
220 10 5 30 30 8’700 1521947
|
