185838 - Schruppfräser VHW - Spirale positiv/negativ mit Achswinkel
Produkt

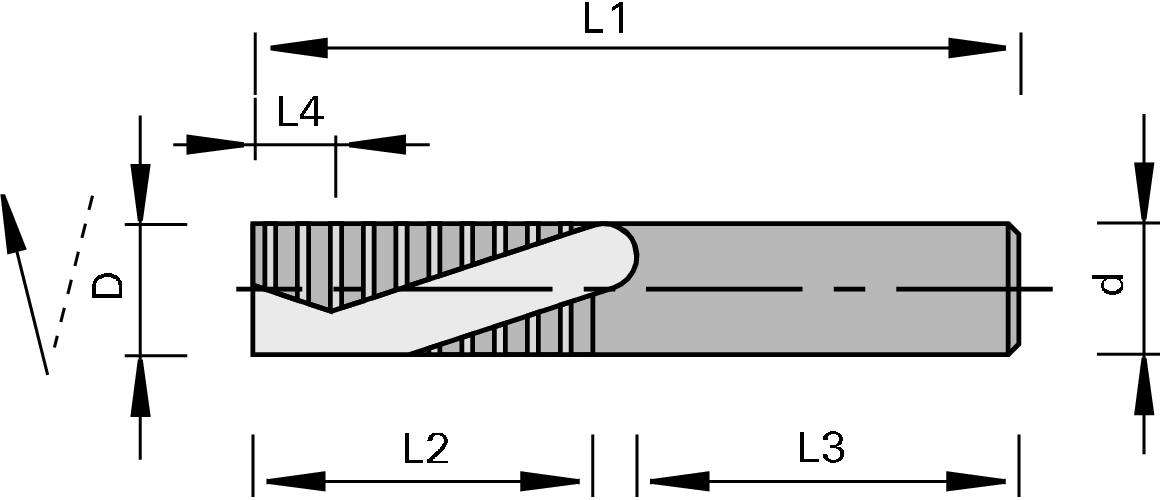

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Schruppen von Massivhölzern und Kunststoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- mit beidseitigem Achswinkel
- n max = 30.000 min-1
Vorteile
- beste Schnittqualität in beschichteten Holzwerkstoffen durch Achswinkel
Hinweise
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 20 [mm] | |
| L4 = Schnittbreite 1 | 17 [mm] | |
| L2 = Schnittbreite | 55 [mm] | |
| Ø d = Schaftdurchmesser | 20 [mm] | |
| L3 = Schaftlänge | 50 [mm] | |
| L1 = Gesamtlänge | 115 [mm] | |
| Z = Zähnezahl | 2+2 | |
| nmax = maximale Drehzahl | 30’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
