Schruppfräser VHW - Spirale positiv
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Schruppen von Massivhölzern und Sperrholz sowie von unbeschichteten Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- positive Spiralwindung für gut gespannte Werkstücke mit Gutseite unten
- n max = 30.000 min-1
- x = Spezailbeschichtung
Vorteile
- hohe Zerspanleistung
- optimaler Spanauswurf nach oben durch positive Spiralwindung
- x = höhere Verschleissfestigkeit, geringere Vorschubkraft und längere Standweg durch Spezialbeschichtung
Hinweise
- Schnittfläche leicht wellig infolge feiner Schnittunterteilung
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter

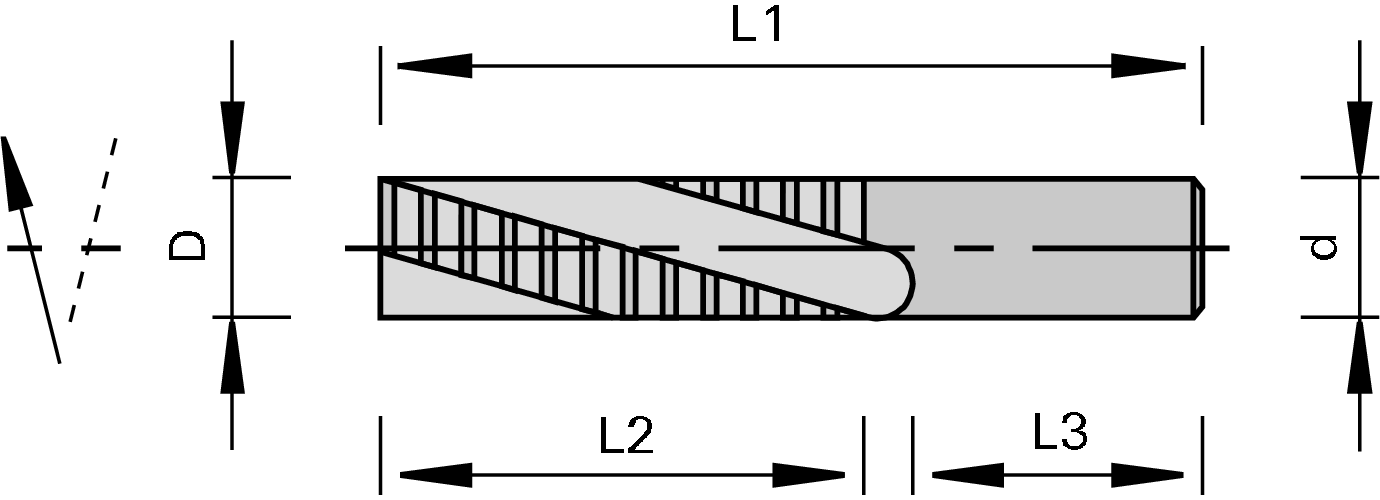

Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
nmax
[min-1] |
Type | L/R | Bemerkung | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
14 | 35 | 14 | 45 | 90 | 3 | positiv | 30’000 | R | 178305 | ||||
20 | 55 | 20 | 50 | 115 | 2 | positiv | 30’000 | R | 178318 | ||||
20 | 110 | 20 | 48 | 170 | 3 | positiv | 30’000 | R | Ungleichteilung | 185458 | |||
8 | 32 | 8,0 | 40 | 75 | 2 | positiv | 30’000 | R | 9215907 | ||||
10 | 30 | 10 | 40 | 75 | 2 | positiv | 30’000 | R | 199833 | ||||
12 | 42 | 12 | 40 | 90 | 2 | positiv | 30’000 | R | 199834 | ||||
12 | 42 | 12 | 40 | 90 | 3 | positiv | 30’000 | x | R | 199835 | |||
14 | 55 | 14 | 45 | 110 | 3 | positiv | 30’000 | x | R | 199838 | |||
16 | 35 | 16 | 45 | 90 | 2 | positiv | 30’000 | R | 199839 | ||||
16 | 35 | 16 | 45 | 90 | 3 | positiv | 30’000 | x | R | 199841 | |||
16 | 55 | 16 | 45 | 110 | 2 | positiv | 30’000 | R | 199842 | ||||
16 | 55 | 16 | 45 | 110 | 3 | positiv | 30’000 | x | R | 199844 | |||
16 | 55 | 16 | 45 | 110 | 3 | positiv | 30’000 | L | 199845 | ||||
18 | 55 | 18 | 45 | 110 | 2 | positiv | 30’000 | R | 199846 | ||||
18 | 55 | 18 | 45 | 115 | 3 | positiv | 30’000 | x | R | 199847 | |||
18 | 75 | 18 | 50 | 135 | 3 | positiv | 30’000 | x | R | 199848 | |||
20 | 55 | 20 | 50 | 115 | 3 | positiv | 30’000 | x | R | 199851 | |||
20 | 75 | 20 | 50 | 135 | 3 | positiv | 30’000 | x | R | 199852 | |||
20 | 107 | 20 | 50 | 167 | 3 | positiv | 30’000 | R | 9217090 |
