Schloßkasten-Schrupp-Schlichtfräser VHW - Türenfertigung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren
- zum Ausfräsen des Schloßkastens und des Stulpes an Türen
Ausführung
- positive Spiralwindung
- Schlichtzahnung
- x = Spezialbeschichtung
Vorteile
- optimaler Spanauswurf durch positive Spiralwindung
- hohe Laufruhe
- x = höhere Verschleissfestigkeit, geringere Vorschubkraft und längere Standweg durch Spezialbeschichtung
Hinweise
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
- zur Aufnahme im Horizontal-Bohr-Fräsaggregat (Homag, Weeke) sind seitliche Spannflächen erforderlich (siehe Technische Informationen)

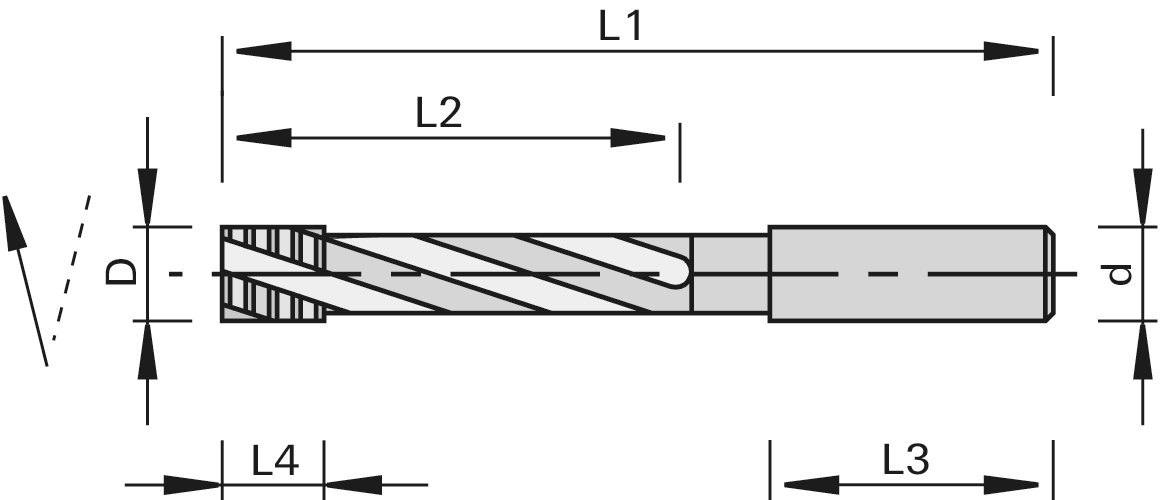

Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
nmax
[min-1] |
Type | L/R | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
14 | 25 | 100 | 14 | 50 | 155 | 2 | positiv | 20’000 | x | R | 199868 | ||
16 | 25 | 120 | 16 | 50 | 175 | 2 | positiv | 20’000 | x | R | 199870 |
