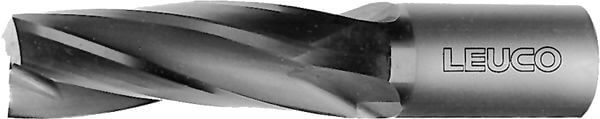

199803 - Schlichtfräser VHW - Spirale positiv
Produkt
Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Schlichten von Massivhölzern und Kunststoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- positive Spiralwindung für gut gespannte Werkstücke mit Gutseite unten
- n max = 30.000 min-1
- x = Spezialbeschichtung
Vorteile
- optimaler Spanauswurf nach oben durch positive Spiralwindung
- x = höhere Verschleissfestigkeit, geringere Vorschubkraft und längere Standweg durch Spezialbeschichtung
Hinweise
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 5 [mm] | |
| L2 = Schnittbreite | 17 [mm] | |
| Ø d = Schaftdurchmesser | 5,0 [mm] | |
| L3 = Schaftlänge | 30 [mm] | |
| L1 = Gesamtlänge | 50 [mm] | |
| Z = Zähnezahl | 2 | |
| Drallrichtung = Drallrichtung | positiv | |
| nmax = maximale Drehzahl | 30’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
