Schlichtfräser VHW - Spirale negativ
Produkt

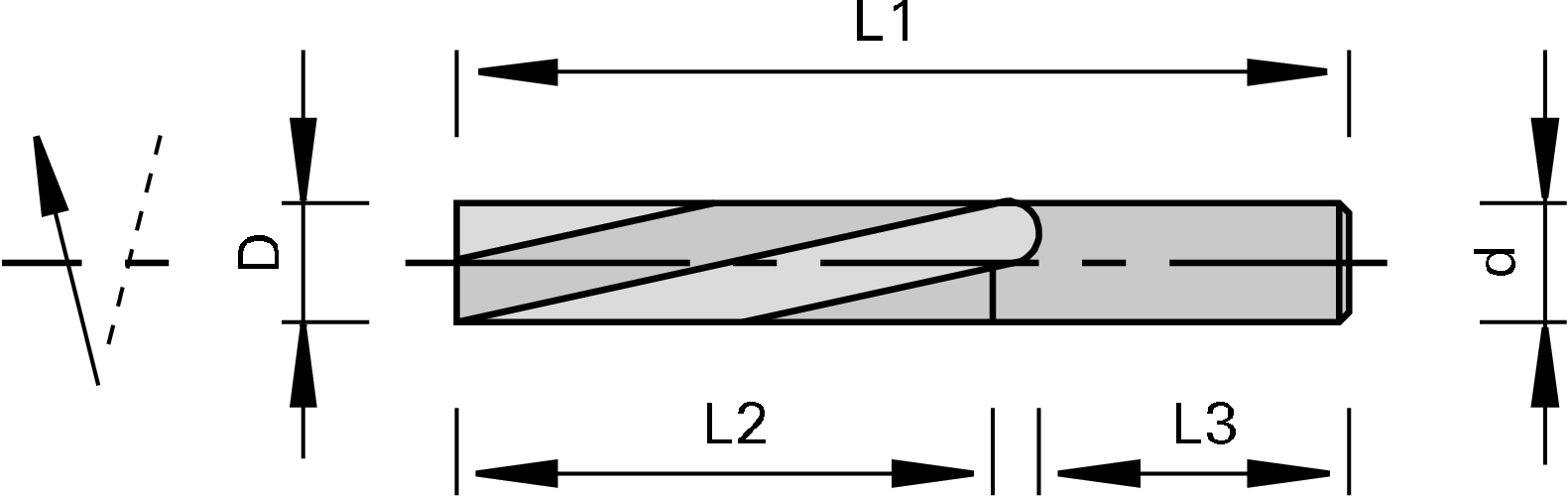

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Schlichten von Massivhölzern und Kunststoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- negative Spiralwindung für kleinere und schlecht zu spannende Werkstücke mit Gutseite oben
- n max = 30.000 min-1
- x = Spezialbeschichtung
Vorteile
- Schnittdruck und optimaler Spanauswurf nach unten durch negative Spiralwindung
- x = höhere Verschleissfestigkeit, geringere Vorschubkraft und längere Standweg durch Spezialbeschichtung
Hinweise
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
nmax
[min-1] |
Type | L/R | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 8 | 30 | 8,0 | 36 | 75 | 2 | negativ | 30’000 | R | Type 1 | 178330 | |||
| 4 | 15 | 4,0 | 30 | 60 | 2 | negativ | 30’000 | R | Type 1 | 199801 | |||
| 5 | 17 | 5,0 | 30 | 50 | 2 | negativ | 30’000 | R | Type 1 | 199802 | |||
| 6 | 17 | 6,0 | 36 | 60 | 2 | negativ | 30’000 | R | Type 1 | 199804 | |||
| 8 | 22 | 8,0 | 40 | 80 | 2 | negativ | 30’000 | R | Type 1 | 199807 | |||
| 10 | 30 | 10 | 40 | 75 | 2 | negativ | 30’000 | R | Type 1 | 199810 | |||
| 10 | 30 | 10 | 40 | 75 | 2 | negativ | 30’000 | L | Type 1 | 199873 | |||
| 12 | 42 | 12 | 45 | 90 | 2 | negativ | 30’000 | R | Type 1 | 199812 | |||
| 12 | 42 | 12 | 45 | 90 | 3 | negativ | 30’000 | x | R | Type 1 | 199814 | ||
| 14 | 55 | 14 | 50 | 110 | 3 | negativ | 30’000 | x | R | Type 1 | 199817 | ||
| 16 | 35 | 16 | 50 | 90 | 3 | negativ | 30’000 | x | R | Type 1 | 199819 | ||
| 16 | 55 | 16 | 50 | 110 | 3 | negativ | 30’000 | x | R | Type 1 | 199822 | ||
