Radius-Schaftfräser VHW
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- für Nut-, Kontur- und Kopierfräsungen
- für 3D-Fräsarbeiten, 3D-Modelle, Formenbau-Fräser, Relief-Fräsungen
- zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- positive Spiralwindung
- stirnseitiger Anschliff
- Vollhartmetall (VHW)
- Rechtsschneidend
- Schneidenzahl Z=2 bzw. Z=3
Vorteile
- lange Standwege dank hochwertiger Feinstkorn-Hartmetallsorte
Hinweise
- Spannmittel: in Hydro-Dehnspannfutter ps-System, TRIBOS oder Warmschrumpffutter empfohlen

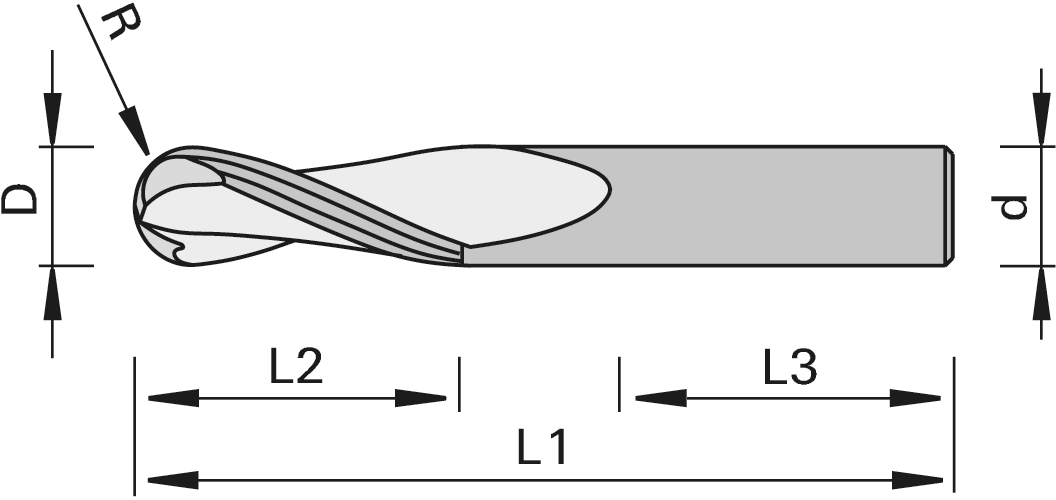

R
[mm] |
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Z | L/R | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
1,5 | 3 | 12 | 3,0 | 50 | 2 | R | 185208 | ||
2,0 | 4 | 15 | 4,0 | 50 | 2 | R | 185209 | ||
2,5 | 5 | 17 | 5,0 | 50 | 2 | R | 185210 | ||
3,0 | 6 | 22 | 6,0 | 60 | 2 | R | 185211 | ||
4,0 | 8 | 22 | 8,0 | 70 | 2 | R | 185212 | ||
5,0 | 10 | 32 | 10 | 70 | 2 | R | 185213 | ||
5,0 | 10 | 42 | 10 | 100 | 2 | R | 185214 | ||
6,0 | 12 | 32 | 12 | 80 | 2 | R | 185215 | ||
6,0 | 12 | 42 | 12 | 100 | 2 | R | 185216 | ||
7,0 | 14 | 42 | 14 | 100 | 2 | R | 185217 | ||
8,0 | 16 | 42 | 16 | 100 | 2 | R | 185218 | ||
8,0 | 16 | 52 | 16 | 100 | 2 | R | 185219 | ||
9,0 | 18 | 52 | 18 | 100 | 2 | R | 185220 | ||
10 | 20 | 52 | 20 | 100 | 2 | R | 185221 | ||
10 | 20 | 72 | 20 | 130 | 2 | R | 185222 | ||
4,0 | 8 | 22 | 8,0 | 70 | 3 | R | 185223 | ||
5,0 | 10 | 32 | 10 | 70 | 3 | R | 185224 | ||
5,0 | 10 | 42 | 10 | 100 | 3 | R | 185225 | ||
6,0 | 12 | 32 | 12 | 80 | 3 | R | 185226 | ||
6,0 | 12 | 42 | 12 | 100 | 3 | R | 185227 | ||
7,0 | 14 | 42 | 14 | 100 | 3 | R | 185228 | ||
8,0 | 16 | 42 | 16 | 100 | 3 | R | 185229 | ||
8,0 | 16 | 52 | 16 | 100 | 3 | R | 185230 | ||
9,0 | 18 | 52 | 18 | 100 | 3 | R | 185231 | ||
10 | 20 | 52 | 20 | 100 | 3 | R | 185232 | ||
10 | 20 | 72 | 20 | 130 | 3 | R | 185233 |
