Auswahl nach Werkzeugtyp


Hochleistungs-Schaftfräser VHW für Kunststoffbearbeitung - Z1

Produkt

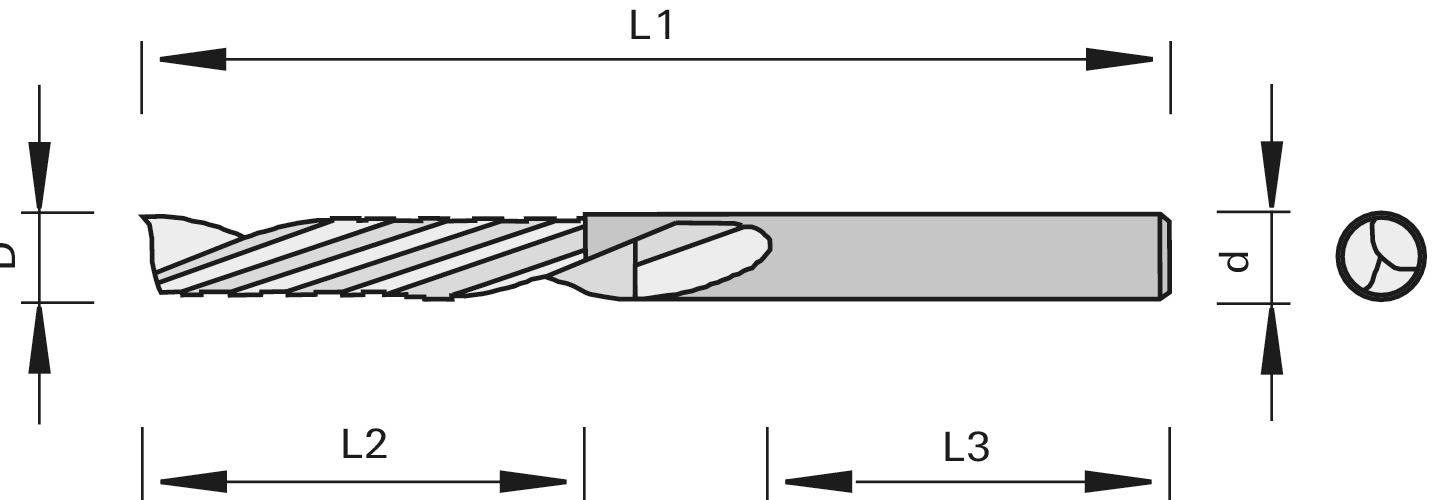

Zeichnung

  • Vollhartmetall [VHW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Fälzen und Nuten in Kunststoffen
  • zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • positive Spiralwindung
  • hochpolierte Spannuten
  • verschleißfestes Feinstkorn-Hartmetall HL Board 10

Vorteile

  • optimale Spanentsorgung und beste Schnittqualität durch speziell polierte Spannut und positive Spiralwindung

Hinweise

  • auf Anfrage auch mit negativer Spiralwindung erhältlich
  • Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L1
[mm]
Z Drallrichtung L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

3 12 3,0 50 1 positiv R 184715
|
4 15 4,0 50 1 positiv R 184716
|
5 17 5,0 50 1 positiv R 184717
|
6 22 6,0 60 1 positiv R 184718
|
8 22 8,0 70 1 positiv R 184719
|
8 32 8,0 70 1 positiv R 184720
|
10 32 10 70 1 positiv R 184721
|
12 32 12 80 1 positiv R 184722
|
