Hochleistungs-Schaftfräser VHW für Aluminiumbearbeitung - Z3

Produkt

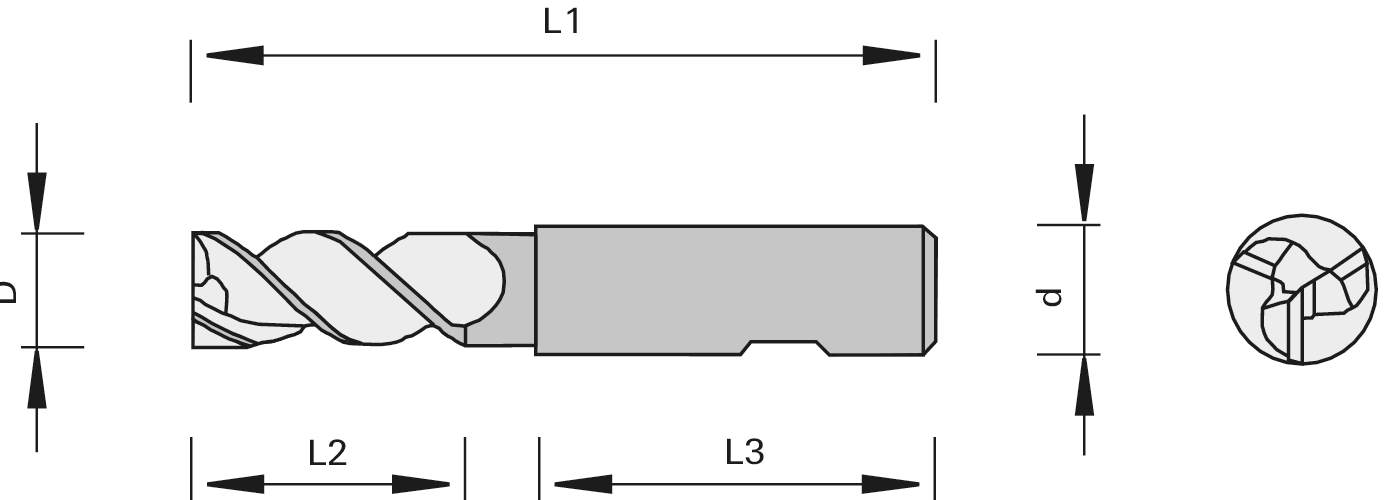

Zeichnung

  • Vollhartmetall [VHW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Fälzen und Nuten in Aluminiumlegierungen, Kupferlegierungen und NE-Metallen
  • zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • positive Spiralwindung
  • polierte Spannuten
  • Schneiden mit Ungleichteilung
  • Spiralwinkel 42° - 43°
  • spezieller Anschliff

Vorteile

  • optimale Spanentsorgung und beste Schnittqualität durch speziell polierte Spannut und positive Spiralwindung
  • ruhiger Lauf und geräuschmindernd durch Ungleichteilung

Hinweise

  • auf Anfrage auch mit negativer Spiralwindung oder mit verstärktem Schaftdurchmesser erhältlich
  • Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter

Tabellen- und Bildlegende...

Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Drallrichtung L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

3 8,0 6,0 45 57 3 positiv R 183986
|
4 11 6,0 39 57 3 positiv R 183987
|
5 13 6,0 39 57 3 positiv R 183988
|
6 13 6,0 39 57 3 positiv R 183989
|
8 21 8,0 38 63 3 positiv R 183990
|
10 22 10 42 72 3 positiv R 183991
|
12 26 12 47 83 3 positiv R 183992
|
16 36 16 50 92 3 positiv R 183993
|
20 41 20 52 104 3 positiv R 183994
|
