184712 - Hochleistungs-Schaftfräser VHW für Aluminiumbearbeitung - Z1
Produkt

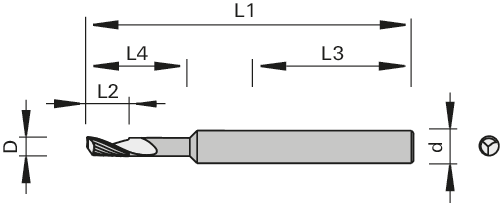

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen, Fälzen und Nuten in Aluminiumlegierungen, Kupferlegierungen und NE-Metallen
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- positive Spiralwindung
- polierte Spannuten
Vorteile
- optimale Spanentsorgung und beste Schnittqualität durch speziell polierte Spannut und positive Spiralwindung
Hinweise
- auf Anfrage auch mit negativer Spiralwindung erhältlich
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 6 [mm] | |
| L4 = Schnittbreite 1 | 25 [mm] | |
| L2 = Schnittbreite | 10 [mm] | |
| Ø d = Schaftdurchmesser | 8,0 [mm] | |
| L3 = Schaftlänge | 55 [mm] | |
| L1 = Gesamtlänge | 80 [mm] | |
| Z = Zähnezahl | 1 | |
| Drallrichtung = Drallrichtung | positiv | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
