Hochleistungs-Schaftfräser VHW für Aluminiumbearbeitung - Z1 mit Radius

Produkt

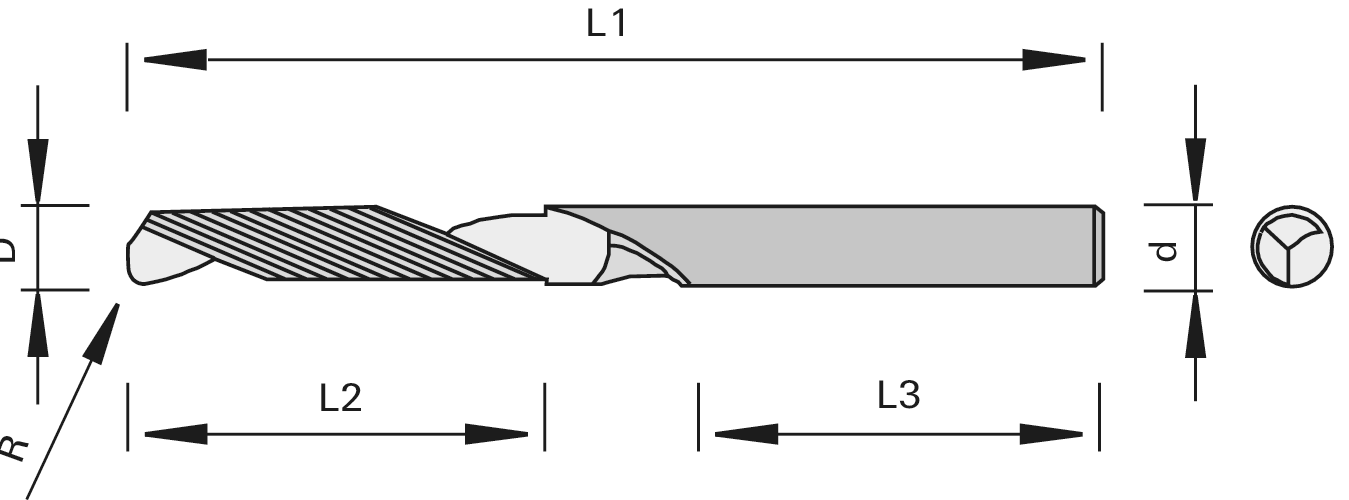

Zeichnung

  • Vollhartmetall [VHW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Fügen, Fälzen und Nuten in Aluminiumlegierungen, Kupferlegierungen und NE-Metallen
  • besonders geeignet zum Nuten in Aluminium
  • zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • positive Spiralwindung
  • polierte Spannuten

Vorteile

  • besonders geeignet für Aluminium mit hohem Siliziumanteil
  • optimale Spanentsorgung und beste Schnittqualität durch speziell polierte Spannut und positive Spiralwindung
  • Schnittkraftreduzierung durch Radius

Hinweise

  • auf Anfrage auch mit negativer Spiralwindung oder mit verstärktem Schaftdurchmesser erhältlich
  • Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter

Tabellen- und Bildlegende...

R
[mm]
Ø D
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z Drallrichtung L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

1,0 5 20 6,0 40 70 1 positiv R 183972
|
1,5 6 20 8,0 45 80 1 positiv R 183973
|
1,5 8 22 10 45 90 1 positiv R 183974
|
2,0 10 25 10 50 100 1 positiv R 183975
|
2,5 12 30 12 60 120 1 positiv R 183976
|
