Auswahl nach Werkzeugtyp


Schrupp/-Schlichtfräser VHW für Leichtbauplatten

Produkt

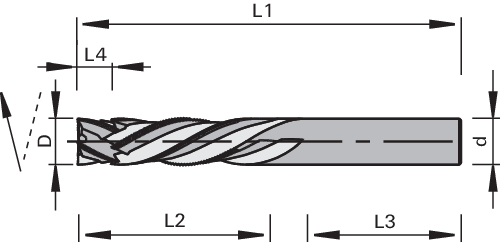

Zeichnung

  • Vollhartmetall [VHW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • zum Formatieren und Nuten
  • zum Fräsen von Ausschnitten und Konturen
  • insbesondere in vielen Leichtbaumaterialien, wie z.B. Wabenplatten (Kunststoff, Alu), Leichtholzplatten, Sperrholz, Verbundplatten mit Hartschaumkernen
  • zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse

Ausführung

  • spezielle Verzahnung der Schruppschneiden
  • wechselseitiger Achswinkel
  • spezielle Hartmetallsorte
  • n max = 24.000 min-1

Vorteile

  • hohe Schnittqualität durch Achswinkel und Schlichtschneiden
  • geringer Kraftaufwand durch Schnittunterteilung und Schruppverzahnung
  • ruhiger Lauf
  • längere Standwege

Hinweise

  • Spannmittel: in Hydro-Dehnspannfutter ps-System, TRIBOS oder Warmschrumpffutter empfohlen

Tabellen- und Bildlegende...

Ø D
[mm]
L4
[mm]
L2
[mm]
Ø d
[mm]
L3
[mm]
L1
[mm]
Z L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 9 20 12 45 86 2+2 R 187301
|
12 9 40 12 40 100 2+2 R 187302
|
12 7 20 12 40 86 2+2 R 187850
|
12 7 20 12 40 86 2+2 L 187852
|
12 7 40 12 45 100 2+2 R 187857
|
12 7 40 12 45 100 2+2 L 187859
|
20 7 32 20 55 110 3+3 R 187860
|
20 7 32 20 55 110 3+3 L 187862
|
