Schloßkasten-Schruppfräser VHW - Spirale negativ - Türenfertigung
Produkt

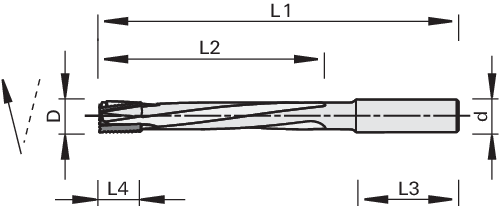

Zeichnung
-
- Vollhartmetall [VHW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Hochleistungs-Türenbearbeitungsanlagen
- CNC-Bearbeitungszentren
- Maschinen mit Schloßkastenaggregaten
- zum Ausfräsen des Schloßkastens an Türen in Massivhölzern, Holz- und Plattenwerkstoffe
Ausführung
- negative Spiralwindung
- feine Schruppzahnung
- hohe Schneidstoffqualität
Vorteile
- sehr hohe Laufruhe und somit sehr schonend für die Fräsaggregate
- geringste Belastung auch bei Fräsrichtungswechsel
- längere Standwege
Hinweise
- empfohlen wird der Einsatz im Hydro-Dehnspannfutter oder Warmschrumpffutter
- zur Aufnahme im Horizontal-Bohr-Fräsaggregat (Homag, Weeke) sind seitliche Spannflächen erforderlich (siehe Technische Informationen)
|
Ø D
[mm] |
L4
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 14.5 | 25 | 135 | 16 | 60 | 195 | 2 | negativ | 24’000 | R | 9260619 | ||
| 16 | 25 | 115 | 16 | 50 | 175 | 3 | negativ | 24’000 | R | 186763 | ||
