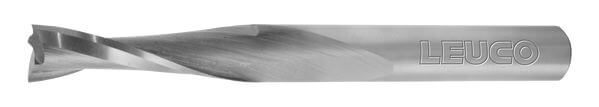

Schlichtfräser VHW - ecoline
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Schlichten von Massivhölzern und Sperrhölzer sowie von unbeschichteten Holzwerkstoffen
- zum Fräsen von Ausschnitten und Konturen
- zum Einbohren bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Ausführung
- positive Spiralwindung für gut gespannte Werkstücke mit Gutseite unten
- negative Spiralwindung für kleinere und schlecht zu spannende Werkstücke mit Gutseite oben
- n max = 30.000 min-1
Vorteile
- hohe Zerspanleistung
- optimaler Spanauswurf nach oben durch positive Spiralwindung
- optimaler Spanauswurf nach unten durch negative Spiralwindung
- preisgünstige Ausführung
Hinweise
- ecoline Ausführung = reduzierte Anzahl der Spuren und geringere Nachschärfmöglichkeit
- Spannmittel: ps-System mit Reduzierhülsen Class-No. 933280, TRIBOS, Spannzangen-Futter

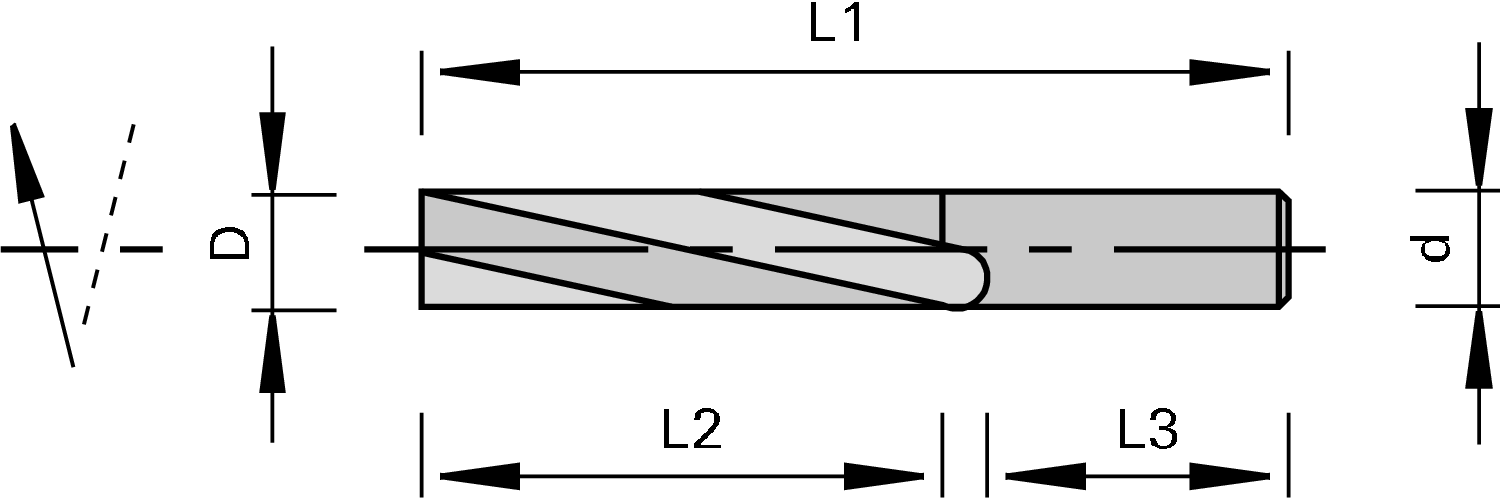

Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Drallrichtung |
nmax
[min-1] |
L/R | Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
3 | 15 | 3,0 | 36 | 60 | 2 | positiv | 30’000 | R | 183937 | ||
3 | 15 | 6,0 | 36 | 60 | 2 | positiv | 30’000 | R | 183938 | ||
4 | 15 | 4,0 | 36 | 60 | 2 | positiv | 30’000 | R | 183939 | ||
4 | 15 | 4,0 | 28 | 60 | 2 | negativ | 30’000 | R | 183940 | ||
4 | 15 | 6,0 | 36 | 60 | 2 | positiv | 30’000 | R | 183941 | ||
5 | 15 | 6,0 | 36 | 60 | 2 | positiv | 30’000 | R | 183942 | ||
6 | 22 | 6,0 | 30 | 60 | 2 | positiv | 30’000 | R | 183943 | ||
6 | 22 | 6,0 | 31 | 65 | 2 | negativ | 30’000 | R | 80493083 | ||
6 | 27 | 6,0 | 34 | 70 | 2 | positiv | 30’000 | R | 80106060 | ||
8 | 30 | 8,0 | 36 | 75 | 2 | positiv | 30’000 | R | 183945 | ||
8 | 30 | 8,0 | 36 | 80 | 2 | negativ | 30’000 | R | 80493084 | ||
10 | 30 | 10 | 35 | 75 | 2 | positiv | 30’000 | R | 183947 | ||
10 | 30 | 10 | 33 | 80 | 2 | negativ | 30’000 | R | 80493085 | ||
12 | 42 | 12 | 40 | 90 | 3 | positiv | 30’000 | R | 183949 |
