Werkzeug-Aufnahmen SK 40
Produkt

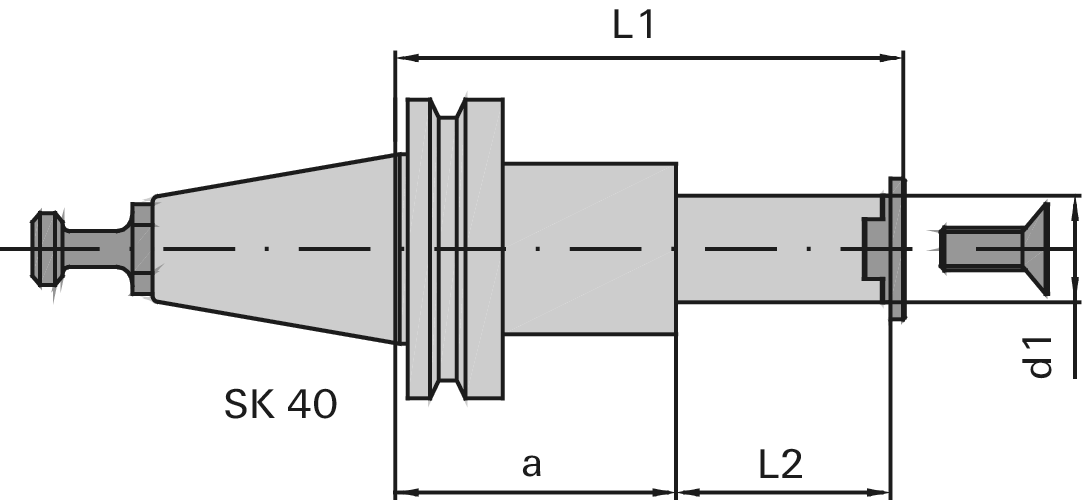

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Modula-Garnituren oder Einzelfräsern
Ausführung
- maschinenseitige Aufnahme SK 40
- Steilkegel nach DIN 69871 ohne Mitnehmer und Fixiernut
- für Links- und Rechtslauf
- Verdrehsicherung mittels Keilbahn
- inkl. Spanndeckel
Vorteile
Hinweise
- inkl. Anzugsbolzen nach DIN 69871A
- die Spannlänge wird nach Bedarf festgelegt; bitte immer die gewünschte L2 und A-Maße angeben
|
Ø d1min
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||
| 30 | 25-80 | SK 40 | 163 | 198985 | ||
