Werkzeug-Aufnahmen SK 30
Produkt

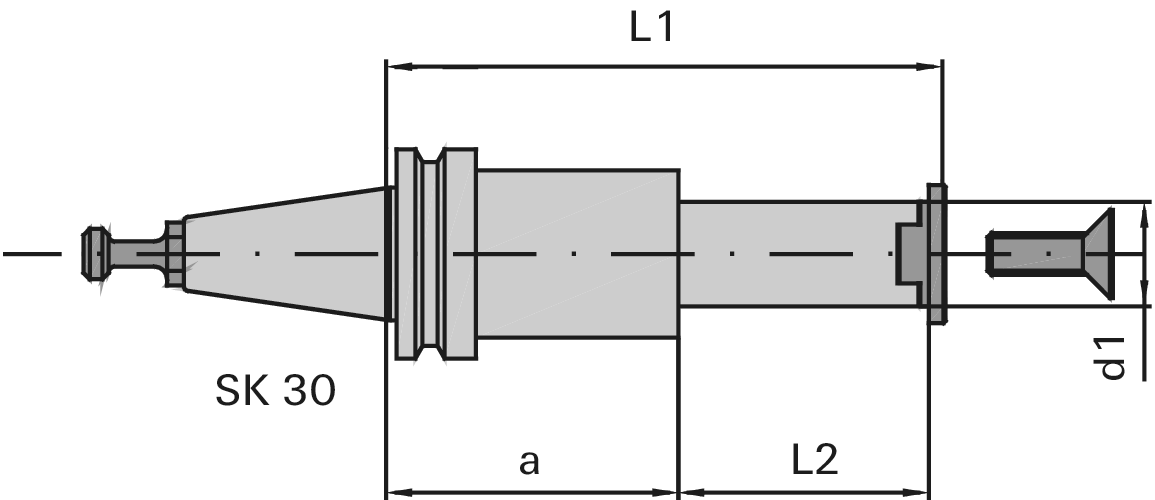

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Aufnahme von Modula-Garnituren oder Einzelfräsern
Ausführung
- maschinenseitige Aufnahme SK 30
- Steilkegel nach DIN 69871 ohne Mitnehmer und Fixiernut
- für Links- und Rechtslauf
- Verdrehsicherung mittels Keilbahn
- inkl. Spanndeckel
Vorteile
Hinweise

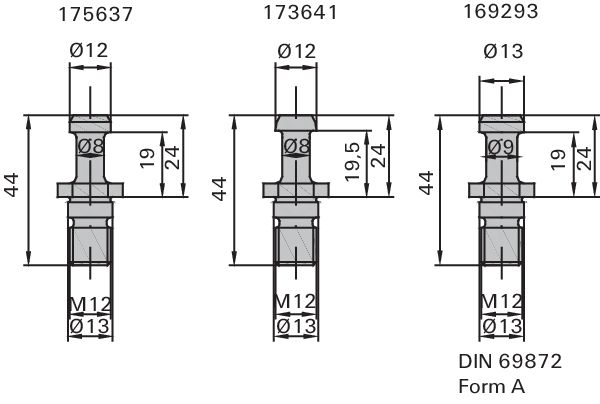

- Anzugsbolzen separat bestellen
- die Spannlänge wird nach Bedarf festgelegt; bitte immer die gewünschte L2 und A-Maße angeben
|
Ø d1min
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
a
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||
| 25 | 25-70 | SK 30 | 118 | 45 | 198971 | ||
| 25 | 25-70 | SK 30 | 143 | 70 | 198973 | ||
| 25 | 25-70 | SK 30 | 163 | 90 | 198975 | ||
| 30 | 25-70 | SK 30 | 163 | 198977 | |||
