Modula Wende- / Wechselplatten HW
Produkt

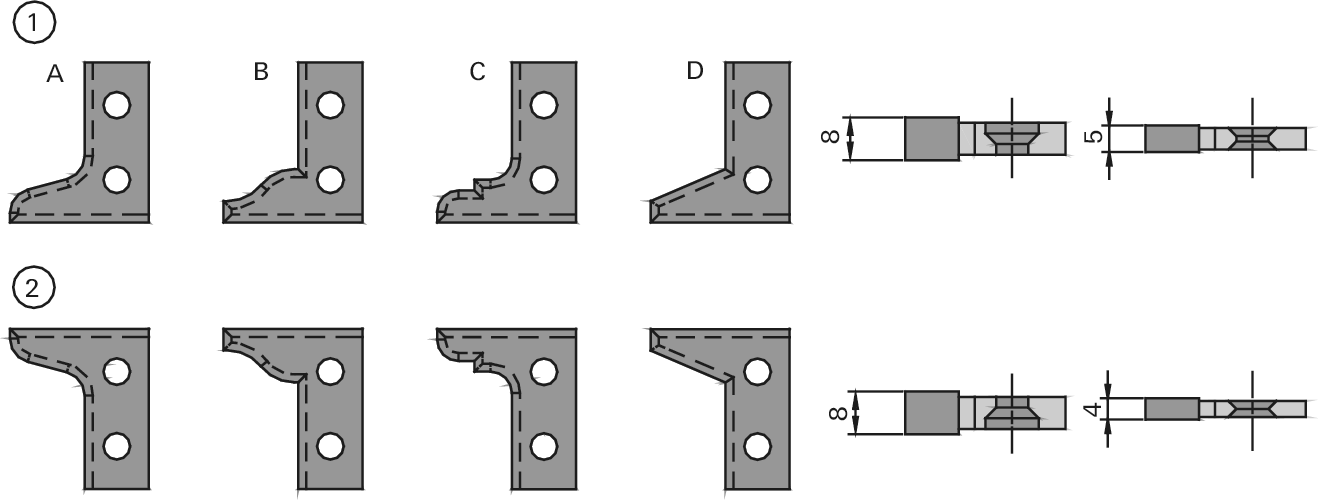

Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung

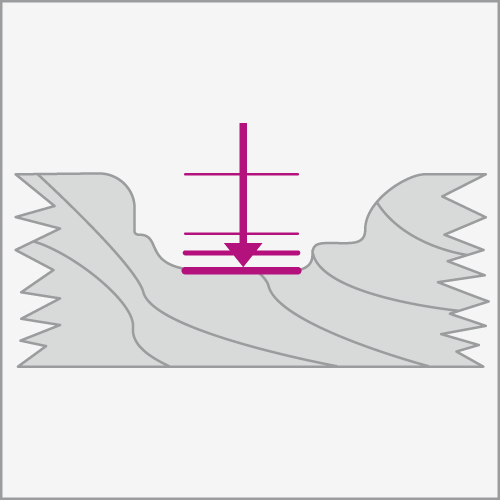

- für Längs- und Konterprofile in Massivhölzern und Holzwerkstoffen
Ausführung
- Zähnezahl Z = 2
Vorteile
Hinweise

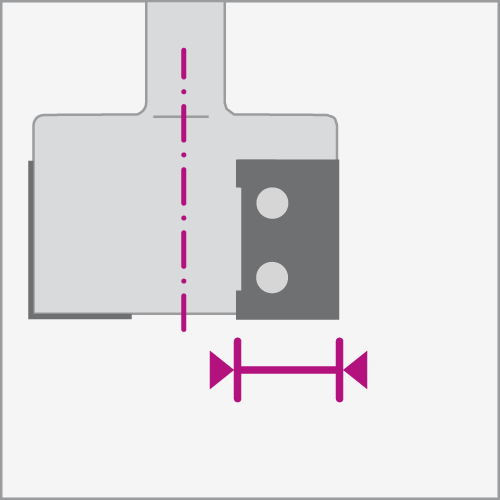

- Type 1 für Messerköpfe links X-1
- Type 2 für Messerköpfe rechts X-2
|
Abmessung
[mm] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
Tmax
[mm] |
Type |
Keil∡
[°] |
LEUCODUR |
VP
[St.] |
L/R | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 4,0 | 13 | 13 | 10 | N | Nutmesser li + re | 881180 | ||||||||
| 5,0 | 13 | 13 | 10 | N | Nutmesser li + re | 879870 | ||||||||
| 8 | 13 | X-1 | 10 | N | Nutmesser links | 882483 | ||||||||
| 8 | 13 | X-2 | 10 | N | Nutmesser rechts | 882460 | ||||||||
| 12x12x1,5 | 12 | 12 | 1.5 | 4,0 | 55 | HL Board 05 | 10 | N | Räumer | 003080 | ||||
| 20x12x1,5 | 20 | 12 | 1.5 | 4,0 | W, G | 55 | HL Board 05 | 10 | N | Räumer | 003082 | |||
| 30 | 26 | 2 | C-1 | HL Board 05 | 10 | R | Profil A links | 882465 | ||||||
| 30 | 26 | 2 | X-1 | HL Board 05 | 10 | R | Profil A rechts | 882466 | ||||||
| 30 | 26 | 2 | X-2 | HL Board 05 | 10 | R | Profil B links | 882463 | ||||||
| 30 | 26 | 2 | HL Board 05 | 10 | R | Profil B rechts | 882464 | |||||||
| 30 | 26 | 2 | HL Board 05 | 10 | R | Profil C links | 882461 | |||||||
| 30 | 26 | 2 | HL Board 05 | 10 | R | Profil C rechts | 882462 | |||||||
| 30 | 26 | 2 | HL Board 05 | 10 | R | Profil D links | 882467 | |||||||
| 30 | 26 | 2 | HL Board 05 | 10 | R | Profil D rechts | 882468 | |||||||
