Modula Nutmesserköpfe HW

Produkt

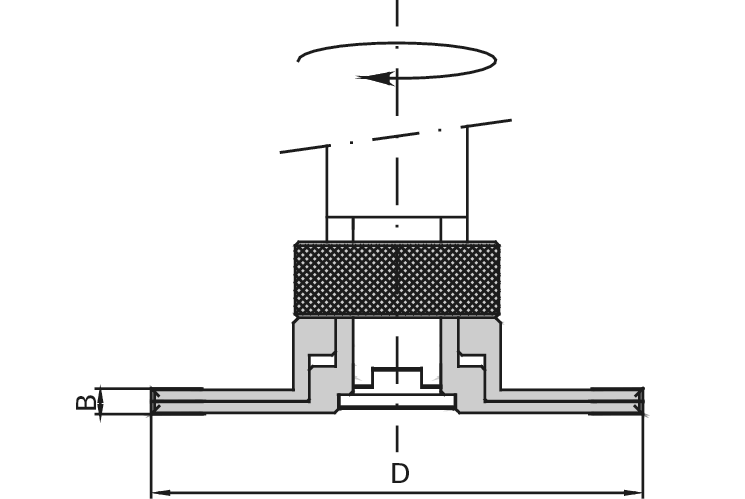

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen

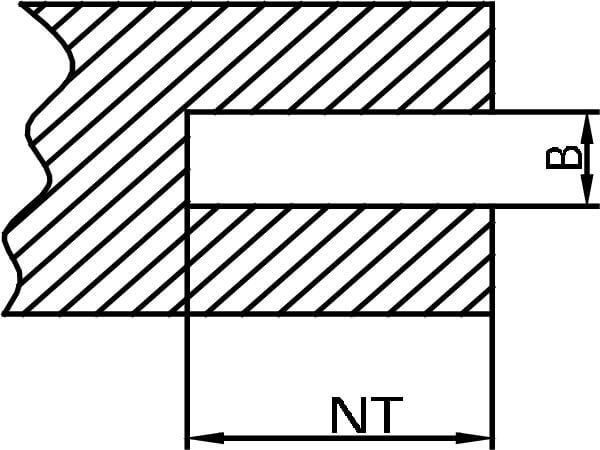

  • zum Nuten in Massivhölzern und Holzwerkstoffen

Ausführung

  • Zähnezahl Basis Z = 2
  • n max = 11.000 min-1

Vorteile

  • einzigartige Verstelleinheit mit Gewindebüchse

Hinweise

  • Verstellung erfolgt spielfrei mittels Einstellring
  • Feineinstellungsskala 0,1mm
  • im Lieferumfang sind keine Schlüssel enthalten
  • Montage-Set Ident-No.9210474
  • Schaft-Aufnahmen separat bestellen

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]
Z Tmax
[mm]
nmax
[min-1]
L/R Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

140 4,0-7,5 25 4+4+4 40 11’000 R mit VS 889645
|
140 7,5-11 25 4+2+4 40 11’000 R mit VS 889876
|
150 10-18 25 2+2+4 45 11’000 R mit VS 9201087
|
