Modula Konterprofil-Garnituren HW - einseitig

Produkt

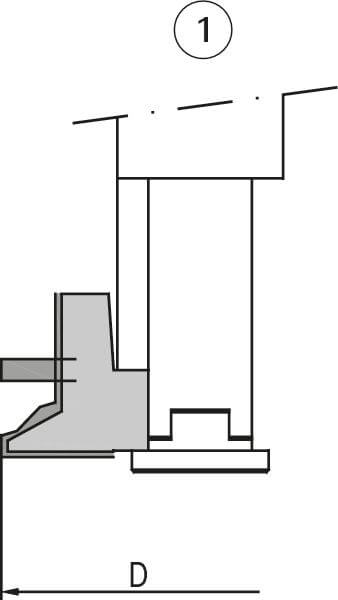

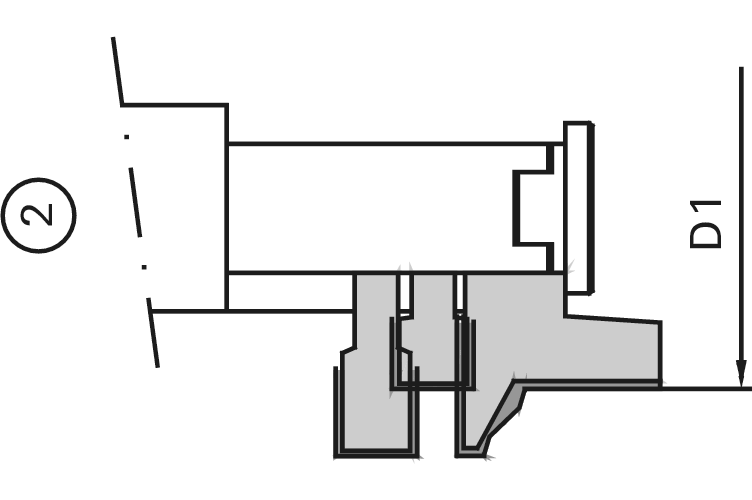

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Längs- und Konterprofile an Möbelteilen, z.B. Möbeltüren und Kassetten

Ausführung

  • Zähnezahl Basis Z = 2
  • Ø 100 mm: n max = 14.500 min-1

Vorteile

  • 4 Profile im gleichen Körper möglich
  • Komplettbearbeitung in einem Arbeitsgang

Hinweise

  • Standard Auslieferung mit Profil B, Nut 4 x 13 mm
  • optional Nut 5 x 13 mm oder verstellbar 4 - 7,5 x 13 mm
  • für Rechts- oder Linkslauf erhältlich
  • im Lieferumfang sind keine Schlüssel enthalten
  • Montage-Set Ident-No.9210474
  • Schaft-Aufnahmen separat bestellen

Tabellen- und Bildlegende...

Ø D
[mm]
Ø D1
[mm]
B
[mm]
Ø d
[mm]
Z Type nmax
[min-1]
L/R Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

96 70 20-27 25 2 1 14’500 R X-2, Nut 4 199775
|
96 70 20-27 25 2 2 14’500 R X-1, G, W 199776
|
