Modula Füge-Garnituren HW
Produkt

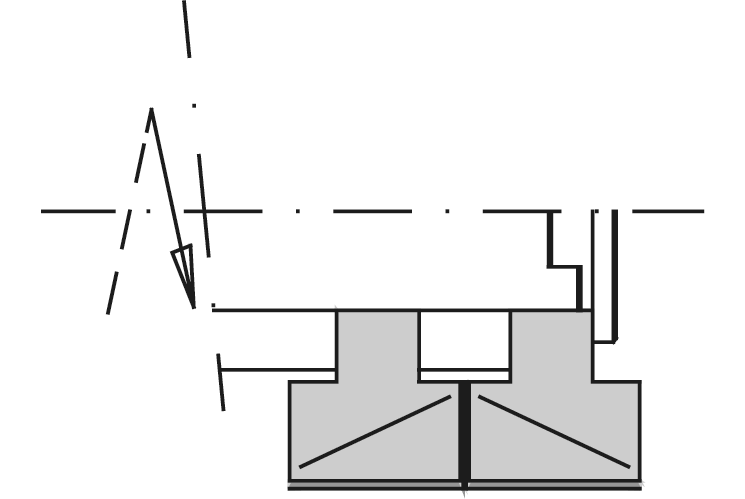

Zeichnung
-
- Hartmetall [HW]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Fräsmaschinen
- zum Fügen in beschichteten Holzwerkstoffen
Ausführung
- mit pfeilverzahnten Schneiden für ziehenden Schnitt
- Werkzeugsatz 2 - teilig
- Zähnezahl Basis Z = 2
- n max = 14.500 min-1
Vorteile
Hinweise
- weitere Möglichkeiten siehe Anwendungsbeispiele
- im Lieferumfang sind keine Schlüssel enthalten
- Montage-Set Ident-No.9210474
- Schaft-Aufnahmen separat bestellen
|
Ø D
[mm] |

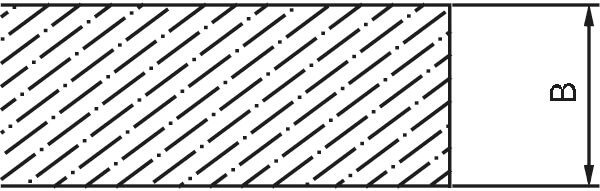

B
[mm] |
Ø d
[mm] |
Z | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||
| 70 | 28 | 25 | 2 | O-1, O-2 | 199377 | ||
| 70 | 38 | 25 | 2 | C-1, C-2 | 199380 | ||
| 70 | 58 | 25 | 2 | H-1, H-2 | 199382 | ||
| 70 | 78 | 25 | 2 | J-1, J-2 | 199383 | ||
