Modula Einzel-Messerköpfe HW - Futtertürenherstellung

Produkt

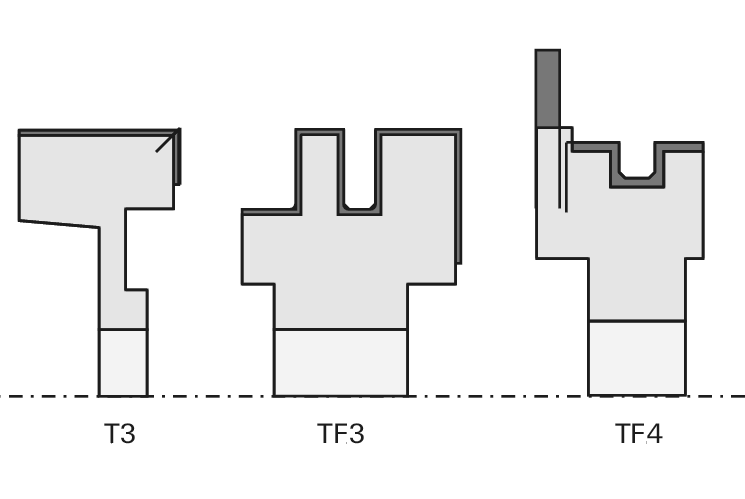

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Fräsmaschinen
  • für Futtertüren in Massivhölzern und Holzwerkstoffen

Ausführung

  • Zähnezahl Z = 2
  • n max = 14.500 min-1

Vorteile

  • beidseitige Bearbeitung mit der gleichen Garnitur

Hinweise

  • zur Verwendung mit entsprechenden Schaftaufnahmen und in Kombination mit anderen Modula Messerköpfen
  • im Lieferumfang sind keine Schlüssel enthalten
  • Montage-Set Ident-No.9210474
  • Werkzeuge für einseitige Bearbeitung auf Anfrage

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z Tmax
[mm]
Type nmax
[min-1]
L/R Bemerkung Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

100 22 16.3 25 2 TF-4 14’500 R 9202564
|
100 41 25 25 2 TF-3 14’500 R 9202563
|
100 30 9 25 2+2V 25 T-3 14’500 R T-3 888524
|
